直流电机的基本结构及作用
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8934次
文章摘要:直流电机由定子、转子和其他部件组成,如图1所示。1.定子:定子是产生电机磁场并构成部分磁路的部件,它又可分成以下几个部分。(1)机座;用铸钢或钢板焊成,具有良好的导磁性能和机械硬度,起保护和支撑作用,同时还是电机磁路的一部分(即磁轭部分)。(2)主磁极:由铁心和励磁绕组组成,作用是产生主磁场。铁心通常用1~2mm厚的薄钢板冲制叠压后,用铆钉紧制成,也有用0.5mm厚的硅钢片叠压制成的。励磁绕组用铜线或铝线绕制,按一定尺寸用模具绕制成形后套装在铁心上,一起固定在机座上。励磁绕组通入直流电后,便产生主磁通。(3)换向极:又叫附加极或中间极,作用是改善换向。铁心大多用整块钢加工制成,大型直流电机也有
直流电机的基本结构及作用,标签:学习园地,http://www.88dzw.com直流电机由定子、转子和其他部件组成,如图1所示。
1.定子:定子是产生电机磁场并构成部分磁路的部件,它又可分成以下几个部分。
(1)机座;用铸钢或钢板焊成,具有良好的导磁性能和机械硬度,起保护和支撑作用,同时还是电机磁路的一部分(即磁轭部分)。
(2)主磁极:由铁心和励磁绕组组成,作用是产生主磁场。铁心通常用1~2mm厚的薄钢板冲制叠压后,用铆钉紧制成,也有用0.5mm厚的硅钢片叠压制成的。励磁绕组用铜线或铝线绕制,按一定尺寸用模具绕制成形后套装在铁心上,一起固定在机座上。励磁绕组通入直流电后,便产生主磁通。
(3)换向极:又叫附加极或中间极,作用是改善换向。铁心大多用整块钢加工制成,大型直流电机也有用钢片叠成的。换向极绕组和电枢绕组串联。电流较大,一般用圆铜线或扁线绕制。换向极安装在相邻两主磁极之间的几何中线上,用螺钉与机座固定。
2.转子(电枢)转子是能量转换的重要部分,由以下部分组成。
(1)电枢铁心:由相互绝缘的0.5mm厚的硅钢片叠压而成,以减少涡流和磁滞损耗。铁心的作用是固定电枢绕组,同时又是磁路的一部分,整个铁心固定在转轴上。
(2)电枢绕组;将绝缘铜线在模具上绕成线圈后,嵌入铁心的槽中。线圈的两端接在相应的换向片上,槽口用槽楔压住,线圈端部用环氧酚醛无纬玻璃丝带或钢丝扎紧。电枢绕组的作用是产生感应电动势并通过电流,使电机实现能量交换。

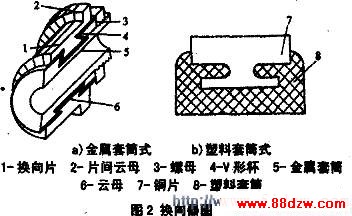

(3)换向器:由许多互相绝缘的楔形换向片装成~个圆柱体,有金属套筒式和塑料套倚式两种,如图2所示。
3.其他部件:包括电刷装置、端盖、轴承、风扇等。
(1)电刷装置:如图3所示。换向器通过电刷与外电路相连,使电流流入或流出电枢绕组。
(2)端盖:一般用铸铁铸成,作为转子的支撑和安装轴承用。大型电机的轴承是装在轴承座上的。
