VC-15型脉冲信号发生器功能及使用方法
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8277次
文章摘要:脉冲信号发生器可以产生重复频率、脉冲宽度及幅度均为可调的脉冲信号,广泛应用于脉冲电路、数字电路的动态特性测试。脉冲信号发生器一般都以矩形波为标准信号输出。输出的矩形脉冲信号又分为单脉冲和双脉冲两种。单脉冲和双脉冲波形如右图所示。级与下一级隔开,避免下一级对主振级的影响,提高频率的稳定度。脉宽形成级一般由单稳态触发器和相减电路组成,形成脉冲宽度可调的脉冲信号。放大整形级是利用几级电流开关电路对脉冲信号进行限幅放大,以改善波形和满足输出级的激励需要。输出级满足脉脉冲信号发生器的种类繁多,性能各异,但内部基本电路应包括图2所示的几个部分。主振级一般由无稳态电路组成,产生重复频率可调的周期性信号。隔离
VC-15型脉冲信号发生器功能及使用方法,标签:学习园地,http://www.88dzw.com脉冲信号发生器可以产生重复频率、脉冲宽度及幅度均为可调的脉冲信号,广泛应用于脉冲电路、数字电路的动态特性测试。脉冲信号发生器一般都以矩形波为标准信号输出。输出的矩形脉冲信号又分为单脉冲和双脉冲两种。单脉冲和双脉冲波形如右图所示。
级与下一级隔开,避免下一级对主振级的影响,提高频率的稳定度。脉宽形成级一般由单稳态触发器和相减电路组成,形成脉冲宽度可调的脉冲信号。放大整形级是利用几级电流开关电路对脉冲信号进行限幅放大,以改善波形和满足输出级的激励需要。输出级满足脉脉冲信号发生器的种类繁多,性能各异,但内部基本电路应包括图2所示的几个部分。
主振级一般由无稳态电路组成,产生重复频率可调的周期性信号。隔离级由电流开关组成,它把主振冲信号输出幅度的要求,使脉冲信号发生器具有一定带负载能力。通过衰减器使输出的脉冲信号幅度可调。
1.脉冲信号发生器XC-15型脉冲信号发生器,是高重复频率ns(纳秒)级脉冲信号发生器。其重复频率范围为1kHz~100MHz,脉冲宽度为5ns~300μs,幅度为150mV~5V,并输出正、负脉冲及正、负倒置脉冲,性能比较完善。XC-15型脉冲信号发生器工作原理框图如图3所示。

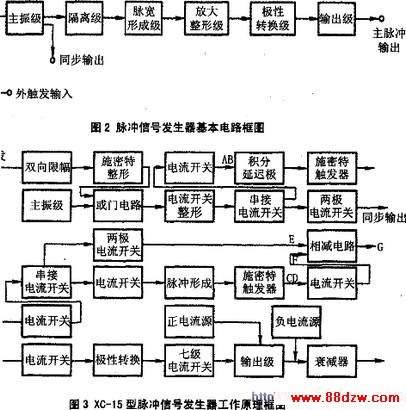

XC-15型脉冲信号发生器的主振级,产生频率为1kHz~100MHz、幅度约为2V的矩形波,送至或门电路,当转换开关旋至外触发位置时,主振级停振,由外触发信号代替主振信号,经双向限幅器和施密特整形后,送至或门电路。由或门输出的信号送至电流开关整形,并由串接电流开关分两路输出:一路再经两级电流开关整形作为同步信号输出;另一路经电流开关及积分延迟级,施密特触发器形成脉冲信号M,再送至串接电流开关分两路信号输出,经适当处理后,作为相减电路的两个输入信号。在相减电路中相减后形成窄脉冲信号输出,这就是主脉冲信号G.主脉冲信号G经整形后,进入极性转换电路,再经七级电流开关逐级整形和电流放大后,推动并控制输出级完成功率输出。同时在输出级注入正电流源实现正脉冲和正倒置输出。
