直流变频空调工作原理
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8262次
文章摘要: 图为变频空调变频部分的基本构成。电源220V交流电压经转换器变换为直流。逆变器主要功能为实现换向,把直流电压转换成任意频率的有效值相当于三相交流电的脉冲电压信号;其最常见的结构形式是六个半导体开关元件组成的三相桥式电路(大功率模块)。图1变频部分的基本构成逆变器的负荷为压缩机中的异步电动机, 变频空调器按照负荷是交流变频压缩机还是直流变频压缩机而分为交流变频与直流变频两大类。交流变频中逆变器的输出电压方式一般采用是不等宽度PWM调制方式,而直流变频中逆变器的输出电压方式一般采用是等宽度PWM调制方式。目前PAM (Pulse Amplitude Modulation脉冲幅值调制方式)以其独
直流变频空调工作原理,标签:学习园地,http://www.88dzw.com 图为变频空调变频部分的基本构成。电源220V交流电压经转换器变换为直流。逆变器主要功能为实现换向,把直流电压转换成任意频率的有效值相当于三相交流电的脉冲电压信号;其最常见的结构形式是六个半导体开关元件组成的三相桥式电路(大功率模块)。
图1 变频部分的基本构成
逆变器的负荷为压缩机中的异步电动机, 变频空调器按照负荷是交流变频压缩机还是直流变频压缩机而分为交流变频与直流变频两大类。交流变频中逆变器的输出电压方式一般采用是不等宽度PWM调制方式,而直流变频中逆变器的输出电压方式一般采用是等宽度PWM调制方式。目前PAM (Pulse Amplitude Modulation脉冲幅值调制方式)以其独特的优越性而被用于直流变频空调器的压缩机输入电压的调制中。其调制波形图见图。
图3 变频的各种调制方式
交流变频压缩机的电动机为普通三相异步感应电动机,因此不再赘述。下面主要以直流变频为核心进行论述。
2 大功率模块
有刷直流电动机中,当转子(单线圈)磁场转到与定子(永磁体)磁场平行后,若转子再越过此位置,而直流电源不改变流向,即线圈中的电流方向不改变的话,那么根据右手定则此时线圈受力将使之向原方向反转。因此,需有炭刷来改变线圈中电流的流向,使转子能继续旋转下去。
在压缩机中,由于汽缸中充满了氟利昂蒸汽,不能采用会产生火花的有刷直流电机,因此必须采用通过电子回路实现换向的无刷直流电机。

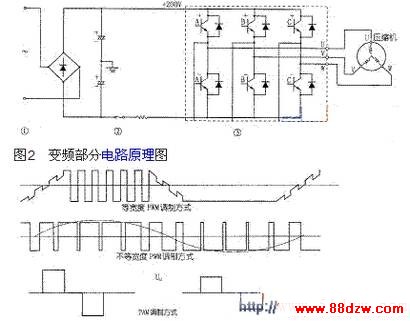

图2的虚框即显示了一种由六个三极管模块组成的逆变器,习惯上叫作大功率模块,其中A+、B+、C+组成上支路,A+、B+、C+组成下支路。按图4表中顺序循环通断,每次总是上支路的一个三极管与下支路一个三极管ON,给压缩机定子线圈施加方波电压。
图4 等宽度PWM调制方式的电动机定子电压
3 直流压缩机电机的基本原理
直流压缩机的电机的转子为永磁体。典型的永磁体结构有弧形、逆弧形、V形、X形等;不同的排列,磁力线的集中度不一样,它直接影响电动机的效率。定子同交流压缩机电机为漆包线绕制而成。图5为四极(磁极对数为2)三相无刷直流电机的示意图, 定子线圈绕法如图5所示,每极2槽,共24槽。
首先大功率模块根据转子的旋转位置切换定子绕组的通电电流,始终保证转子N极对面的定子绕组导体内的电流流向为一个方向,如;而转子S极对面的定子绕组导体内的电流流向为另一个方向,如⊙(参见图5右侧的电机横截面示意图)。具体地讲当转子处于图5的位置时,三极管A+、C导通,如图2可知,此时仅U、W线圈即A、C线圈中有电流,流向为a→、
