OCL电路组成与工作原理
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8101次
文章摘要: 1、电路组成电路如图所示,若考虑晶体管b-e间的开启电压为Uon,则当输入电压的数值时,T1和T2均处于截止状态,输出电压uo为0;只有当时,T1或T2才导通,它们的基极电流失真,如下图所示,因而输出电压波形产生了交越失真。有交越失真的电路 为了消除交越失真,应当设置合适的静态工作点,使两只晶体管均工作在临界导通或微导通状态。消除交越失真的OCL电路如下图所示。二、工作原理静态时,从+VCC经过R1、R2、D1、D2、R3到-VCC有一个直流电流,它在T1和T2管两个基极之间产生的电压为,略大于T1管发射结和T2管发射结开启电压之和,从而使两只管子均处于微导通状态,即都有一个微小的基
OCL电路组成与工作原理,标签:学习园地,http://www.88dzw.com1、电路组成

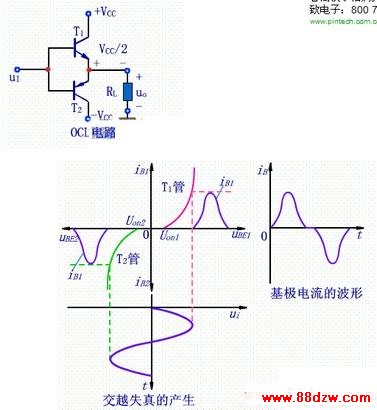

电路如图所示,若考虑晶体管b-e间的开启电压
为Uon,则当输入电压的数值时,T1和T2均处于截止状态,输出电压uo为0;只有当时,T1或T2才导通,它们的基极电流失真,如下图所示,因而输出电压波形产生了交越失真。有交越失真的电路
为了消除交越失真,应当设置合适的静态工作点,使两只晶体管均工作在临界导通或微导通状态。消除交越失真的OCL电路如下图所示。
二、工作原理
静态时,从+VCC经过R1、R2、D1、D2、R3到-VCC有一个直流电流,它在T1和T2管两个基极之间产生的电压为,略大于T1管发射结和T2管发射结开启电压之和,从而使两只管子均处于微导通状态,即都有一个微小的基极电波,分别为IB1和IB2。静态时应调节R2,使发射极UE电位为0,即输出电压uo为0。
输入信号的正半周是T1管发射极驱动负载,而负半周是T2管发射极驱动负载,在信号电压很小时,两只管子同时导通,因而它们工作在甲乙类状态,消除了交越失真。注意:若静态工作点失调,例如R2、D1、D2中任意一个元件虚焊,则从+VCC经过R1、T1管发射结、T2管发射结、R3到-VCC形成一个通路,有较大的基极电流IB1和IB2流过,从而导致T1和T2管有很大的集电极直流电流,以至于T1和T2管可能因功耗过大而损坏。因此,常在输出回路中接入熔断器以保护功放管和负载。
OCL电路的输出功率及效率
最大不失真输出电压的有效值Uom
若输出功率最大,则在正弦波信号的正半周,ui从零逐渐增大时,输出电压随之逐渐增大,T1管管压降必然逐渐减小,当管压降到饱和管压降时,输出达到最大幅值,其值为VCC-UCES1,因此最大不失真输出电压的有效值
最大输出功率Pom
