液晶显示器的动态驱动原理

文章摘要：液晶显示的动态驱动法是循环地给每行电极施加选择脉冲，同时所有列电极给出这个行像素的选择或非选择的驱动脉冲，从而实现某行所有显示像素的驱动。这种行扫描是逐行顺序进行的，循环周期很短，使得液晶显示屏上呈现稳定的图像效果。我们把液晶显示的扫描驱动方式称为动态驱动法，亦称多种寻址驱动法。在一帧中每一行的选择时间是均等的。假设一帧的扫描行数为N,扫描一帧的时间为1,那么一行所占有的选择时间为一帧时间的1/N,这个值被称作为占空比系数。在同等电压下，扫描行数的增多将使占空比下降，从而引起液晶像素上的变电场电压的有效值下降，降低了显示质量。因此随着显示像素的增多，为了保证显示质量，就需要适度地提高驱动电压，

液晶显示器的动态驱动原理,标签：学习园地,http://www.88dzw.com

　　液晶显示的动态驱动法是循环地给每行电极施加选择脉冲，同时所有列电极给出这个行像素的选择或非选择的驱动脉冲，从而实现某行所有显示像素的驱动。这种行扫描是逐行顺序进行的，循环周期很短，使得液晶显示屏上呈现稳定的图像效果。我们把液晶显示的扫描驱动方式称为动态驱动法，亦称多种寻址驱动法。

　　在一帧中每一行的选择时间是均等的。假设一帧的扫描行数为N,扫描一帧的时间为1,那么一行所占有的选择时间为一帧时间的1/N,这个值被称作为占空比系数。在同等电压下，扫描行数的增多将使占空比下降，从而引起液晶像素上的变电场电压的有效值下降，降低了显示质量。因此随着显示像素的增多，为了保证显示质量，就需要适度地提高驱动电压，达到提高电场电压的有效值，也可以采用双屏幕电极排布结构，以提高占空比系数。

　　在动态驱动方式下，某一液晶像素（选择点）呈现显示效果是由施加在列电极上的选择电压与施加在列电极上的选择电压的合成来实现的。与这个像素不在同一行和同一列的像素（非选点）都处在非选状态下，与这个像素在同一行或同一列的像素均有选择电压加入，称之为半选择点。这个点的电场电压处于液晶的阈值电压附近时，屏幕上将出现不应有的半屏显示现象，使得显示对比度下降，这种现象叫做‘交叉效应“.

　　在动态驱动方法中解决”交叉效应“的方法是采用平均电压法，即把液晶的驱动电压等分成若干档，如a档。适当地提高非选择点的电压，如1/a倍差于选择电压，从而降低半选点上两电极上的电压差。这种方法称偏压法。

　　动态驱动法加入了偏压法使其更加完美，它广泛应用了点阵型液晶显示器件和多路结构液晶显示器件的驱动上。当扫描行数N=1时，动态驱动就等于静态驱动。由于静态驱动法没有交叉效应，所以也就没有偏压法的介入。

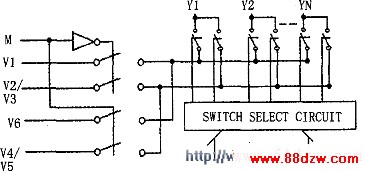

　　由于动态驱动采用了偏压法，使输出驱动的脉冲序列有四种电压变化形式，并且行驱动还伴有相位的偏移，因此在驱动电路中就不能简单地采用异或门电路。动态驱动电路的实现可以等效为两组”开关“电路。一组开关由交流驱动波形M控制，M是一个外来的方波脉冲序列，它实现驱动脉冲正负周期的转换。当M正周期（高电平）时，选通了选择电压V6（行驱动）或V1（列驱动）和未选电压V2（行驱动）或V3（列驱动）：在M负周期（低电平）时，M选通了选择电压V1（行驱动）或V6（列驱动）和未选电压V5（列驱动）、V4（列驱动）。如此交替转换，在一周期内液晶像素的电场平均电压为零。

　　另一组”开关“电路是由显示数据控制，显示数据选通了M”开关“电路提供的选择电压或未选电压之一，从而产生驱动屯路的输出波形。显示数据为”1“,则驱动输出为选择电压脉冲序列；显示数据为”O“,则驱动输出为未选电压脉冲序列。
