晶闸管(可控硅)在交流电路里的工作特点
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8224次

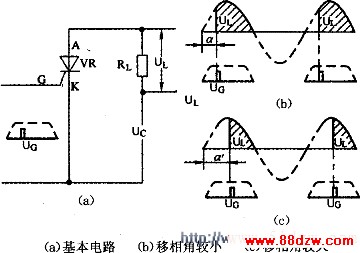

文章摘要:晶闸管接在交流电路中的情形如图所示,Uc为交流电压,RL是负载。在Uc的正半周,如在门极(控制极)与阴极之间加入触发脉冲Uc,则VR导通。在Uc的负半周,由于阳极(控制极)与阴极之间施加的是反向电压,故VR截止。从晶闸管开始承受正向电压到出现触发脉冲之间对应的电角度α称为移相角。比较图(b)和图(c)可知:α较小时,负载上得到的平均电压UL较大;反之,如将移相角增大为α,则UL较小。所以,改变移相角的大小,就可以调节负载所得到的平均电压了。
晶闸管(可控硅)在交流电路里的工作特点,标签:学习园地,http://www.88dzw.com晶闸管接在交流电路中的情形如图所示,Uc为交流电压,RL是负载。
在Uc的正半周,如在门极(控制极)与阴极之间加入触发脉冲Uc,则VR导通。
在Uc的负半周,由于阳极(控制极)与阴极之间施加的是反向电压,故VR截止。
从晶闸管开始承受正向电压到出现触发脉冲之间对应的电角度α称为移相角。比较图(b)和图(c)可知:α较小时,负载上得到的平均电压UL较大;反之,如将移相角增大为α,则UL较小。
所以,改变移相角的大小,就可以调节负载所得到的平均电压了。
