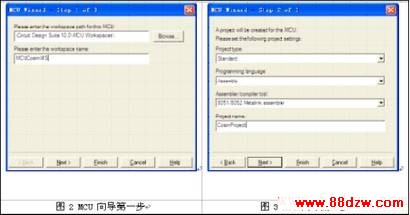

　你可能更愿意用C来编写程序，而不是汇编，或两个都用，或还想引入外部Hex文件，这都可以通过用“MCU代码管理器”添加MCU项目来解决。在设计工具箱里右键单击MCUCosimWS，选择“MCU代码管理器”（MCU Code Manager），点击“新MCU项目”（New MCU Project）按钮，选择“项目类型”（Project Type），可以是标准（Standard）或加载外部Hex文件(Load External Hex File)，这里选“标准”，接着输入名称，如Cosim_C_Project，确定后就可以在MCU代码管理器对话框里进行下一步设置了，可以创建新文件，设置汇编器/编译器等等。如图6所示，这时已经多了一个Cosim_C_Project项目（未添加C代码源文件），前面图标空心的方框说明它不是“当前使用的项目”（Active MCU Project）。

图6用MCU代码管理器添加的新项目

www.88dzw.com

编写并编译MCU源程序　　
      双击CosimProject下的main.asm输入程序，程序清单及注释如下：

      由于汇编器是Metalink assembler，详细的宏命令等可以参考其用户手册。编写好程序后，选择菜单MCU→MCU 8051 U1→Build，这里的下拉子菜单可能是“MCU 8051 U2”或“U3”，主要对应电路图中单片机的符号名称，Build的结果会输出到Spreadsheet View中。

运行程序并用示波器观察复位过程
　汇编程序编译通过后，就可以回到电路图窗口，点击工具栏的运行按钮，这时在七段数码管上就应该循环显示0到9，如果显示过快或过慢，可以调整源程序中的COUNT_NUM，改变延时时间，或双击U1，在805x对话框的Value标签里设置“时钟速度”（Clock Speed）。

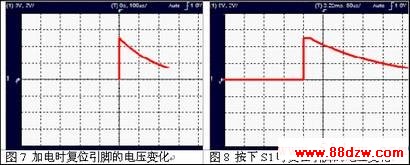

电路中为SPICE模型的C1和R1的作用是延长复位引脚保持高电平的时间，避免因复位电压持续时间过短而引起复位失败。双击示波器XSC1，按示波器面板上的POWER键，打开示波器，点击工具栏的运行按钮，这时调整示波器的电压和时间刻度，得到图7所示的复位引脚电压的变化，每个刻度是100μs，高电平持续了大概一个刻度，可见在加电时，单片机没有立刻运行，有一段延迟，延迟的时间应该足以使其内部电压和振荡都处于稳态。按下复位键S1时的波形如图8所示，这时每个刻度是50μs，波形平顶的部分是按键按下的时间，大概20μs，之后电压逐渐降低，当降到约3V时，7段数码管开始计数，说明单片机开始工作，由图8可知复位时间被延长到大概100μs。
