　　1、整流与滤波电路（AC/DC）整流电路的作用就是将极性双向变化的交流电或者双向脉冲电，转变成为单向脉冲电，单向脉冲电再经过滤波电路的积分作用就成为直流电。因此整流和滤波电路的共同作用，才能完成了交流电到直流电的转化。
普通二极管的单向导电性，是构成基本整流电路的基础。以下是三种二极管整流电路原理图，它们分别是：半波整流、全波整流、桥式整流。


　　二极管的参数（型号）依工作电压和最大输出功率确定，如果所整流的对象是非50HZ交流电或者是非正弦波脉冲，还需要考虑二极管的频率特性（开关特性）。

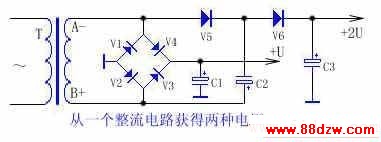

　　下图是一种可以同时输出两种电压的特殊整流电路，此电路常常使用在需要适应两种不同标准（美国标准110V，中国标准220V）工频电压的电器中。

　　还可以通过多级倍压的方法获得更高的整流输出直流电压，如下图所示：

　　此外，也可以使用可控硅器件，构成输出电压连续可调的整流电路。

　　图中，通过改变每一个正弦周期中可控硅的触发时间，控制导通角，达到调整输出电压的目的。

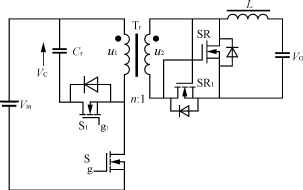

　　还可以使用工作于开关状态的功率场效应管构成开关同步整流电路。由于在大电流工作状态下，场效应比二极管的导通电压更低，开关特性更好，因此同步整流电路比较适合用在大电流低电压的高频脉冲整流中。下图是使用了两只场效应管（SR1、SR2）构成的自驱动同步整流电路。

　　下图是由MAX1638构成的直流变换器电路，其中输出端采用了同步整流为外驱动方式。

　　2、 线性稳压电路下图是最基本的串联型反馈式线性稳压电路的原理图。其中，VZ是是普通的稳压二极管，用来产生基准电压，T1是调整管，R1、R2构成对输出电压的取样电路。
