　　串联型反馈式线性稳压电路的稳压过程是：输出电压取样，与基准电压比较，获得输出电压的误差量，对调整器件实施反馈控制，改变其电流导通量，达到修正输出电压的目的，属于电压型负反馈类型。
　　3、开关稳压电路开关稳压电源的控制方式，也是采用了与线性稳压电源相同的电压型负反馈类型，也分为串联和并联两种类型。最大的区别是：调整器件工作于高频率的通断状态，通过改变通断的时间比例（脉冲占空比），来改变平均电流值，达到修正输出电压的目的。基本原理参见以下方框图。

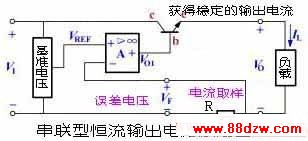

　　4、恒流输出的方法及电路所谓恒流输出是指，当输入电压或者负载阻抗在一定范围内变化时，电源能够保持对负载的输出电流恒定不变。实现恒流输出的基本方法是采取电流反馈。下图所示是线性恒流电源的组成方框图，同样可以采用与开关稳压电源类似的调整方式，实现电源恒流输出。

　　5、直流电压变换（DC/DC）方法电压变换是指电压高低的变换，即升压或者降压。交流电压的升降变换，一般通过普通的变压器就可以完成。而直流电压不能够简单地直接变换，需要通过功率脉冲振荡器，先将直流电转变成为脉冲交流电，再通过脉冲变压器升压或者降压，最后经过整流滤波电路还原成为直流电，它实际上属于开关电源的一种类型。
　　在高压大功率应用场合。为了减小高压大功率变换器开关器件的电压应力，提出了三电平直流变换器的方案，该方法可使开关管的电压应力是输入直流电压的一半。其变换过程如下图所示：

　　选用高的振荡频率，有助于大幅度减少脉冲变压器的体积，但却带来了对功率开关调整器件频率特性的更高要求，也加大了EMC设计的难度。所以一般选择几十千赫兹到兆赫兹范围的振荡频率。
　　6、逆变（DC/AC）方法逆变就是把直流电转变成为工频交流电。最简单直接的逆变方法，就是使用工频正弦波信号去驱动低频功率放大器，从放大器输出端获得工频交流电，再经过普通铁磁变压器获得所需要的电压值。这种方法的主要缺点是，成本高、转化效率低、输出功率有限。
　　现代逆变器多数采用了PWM（脉冲宽度调制）技术，获得大功率、高效率的交流逆变输出，基本工作原理如下图左所示，下图右是脉冲变压器付边的电流、电压波形。
