GTR的主要参数

文章摘要：1.截止状态下的主要参数（）击穿电压：在截止状态下，能使集电极与发射极之间击穿的最小电压。在基极开路时，用UCEO表示，在基极与发射极之间反向偏置时，用UCEO表示，在大多数情况下，两者的数值是相等的。在380V等级的变频器中，通常选用UCEO=200V.（2）漏电流：在截止状态下，从集电极流向发射极的电流。在基极开路时，用ICEO表示；在基极与发射极之间反向偏置时，用ICEX表示。2.饱和导通状态下的参数（）集电极最大电流：饱和导通时的集电极最大允许电流，用ICM表示。（2）饱和电压降：饱和导通时，集电极和发射极之间的电压降，用UCES表示。3.开关过程中的参数（）开通时间：从基极通入正向信

GTR的主要参数,标签：元器件命名参数,http://www.88dzw.com
1.截止状态下的主要参数（）击穿电压：在截止状态下，能使集电极与发射极之间击穿的最小电压。在基极开路时，用UCEO表示，在基极与发射极之间反向偏置时，用UCEO表示，在大多数情况下，两者的数值是相等的。在380V等级的变频器中，通常选用UCEO=200V.
　　（2）漏电流：在截止状态下，从集电极流向发射极的电流。在基极开路时，用ICEO表示；在基极与发射极之间反向偏置时，用ICEX表示。

　　2.饱和导通状态下的参数（）集电极最大电流：饱和导通时的集电极最大允许电流，用ICM表示。

　　（2）饱和电压降：饱和导通时，集电极和发射极之间的电压降，用UCES表示。

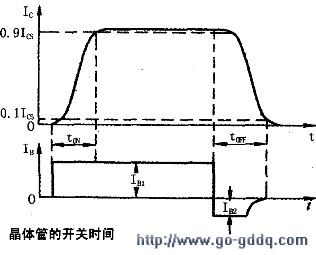

　　3.开关过程中的参数（）开通时间：从基极通入正向信号电流IB时起，到集电极电流上升到饱和电流的90%（0.9 Ics）所需要的时间，用tON表示，如图所示。
　　（2）关断时间：从基极电流撤消（或加入反偏基极电流IB2）时起，到集电极电流下降至饱和电流的0%（0. Ics）所需要的时间，用tOFF表示，如图所示。
　　开通时间和关断时间的大小，将直接影响到脉宽调制时的载波频率。使用GTR时的上限载波频率为2kHz,实际使用的载波频率在.5kHz以下。
