    手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。



图1　三极管

我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（B极）。

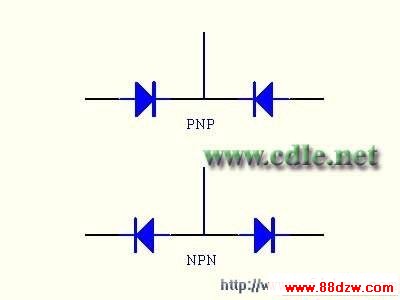

图2　三极管的内部形式

首先我们要先找到基极并判断是PNP还是NPN管。看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

         图3　万用表的二极管测量档

         图4　判断BC337的B极和管型(1)
