液晶彩电有光栅,无图像故障的检修方法

[09-14 10:54:15]   来源:http://www.88dzw.com  维修经验技巧   阅读:8807

文章摘要:液晶电视中的伴音信号处理电路比较简单,当电视机出现伴音不正常(伴音失真、无伴音或某一声道无伴音)时,通过观察法、电压测量法和信号交换等方法就能确定出故障点,并很快排除故障。液晶电视中的图像信号处理电路故障检修比伴音信号处理电路故障检修要难得多。当电视机出现有光栅、无图像故障时,关键是要确定故障是否在信号处理电路上。因为液晶屏上的逻辑板出故障也会导致电视机出现无图像故障。在电视机有光栅的情况下如何判定无图像故障在信号处理电路q尼?我认为只要将多种维修方法结合起来并根据电路原理进行综合分析就很容易确定出故障范围和故障元件。从实际维修观察到的故障现象看,液晶电视出现有光栅、无图像故障时有三种故障现象

液晶彩电有光栅,无图像故障的检修方法,标签:维修技巧,http://www.88dzw.com

  液晶电视中的伴音信号处理电路比较简单,当电视机出现伴音不正常(伴音失真、无伴音或某一声道无伴音)时,通过观察法、电压测量法和信号交换等方法就能确定出故障点,并很快排除故障。液晶电视中的图像信号处理电路故障检修比伴音信号处理电路故障检修要难得多。当电视机出现有光栅、无图像故障时,关键是要确定故障是否在信号处理电路上。因为液晶屏上的逻辑板出故障也会导致电视机出现无图像故障。

  在电视机有光栅的情况下如何判定无图像故障在信号处理电路q尼?我认为只要将多种维修方法结合起来并根据电路原理进行综合分析就很容易确定出故障范围和故障元件。

  从实际维修观察到的故障现象看,液晶电视出现有光栅、无图像故障时有三种故障现象:一是屏幕上无图像显示的同时,亦无字符显示,且光栅也比正常光栅暗;二是有字符显示或隐隐约约能看到字符的影子,但无图像;三是屏幕上既无字符,也无图像,屏幕垂直方向上有断续的彩色线条。上面提到的三种故障现象中,第一种故障既可能与信号处理电路有关,也可能与逻辑电路板有关。第二种故障在信号处理电路,第三种故障在逻辑板上。

  对于第一种故障现象,我们应当怎样做才能准确地确定其故障范围呢?这里介绍三种故障判定方法供维修同行参考,三种方法分别是电压测量法、代换法和波形测量法。

  电压测量就是用三用表对液晶屏上的上屏电压(+5V或+12V,由屏的型号决定)和信号处理电路LvDs(或TTL)输出接口上的电压进行检查,测量其电压与参考电压(分静态和动态两种情况)是否接近。若电压基本一致,则基本上可判定无图像故障在液晶屏上的逻辑板中。

  代换法就是准备一块输出信号格式为LvDs的信号处理板作为代换板。有的维修同行可能对这里讲的用一块信号处理板对不同型号的液晶电视的故障范围进行确定表示怀疑,这是对液晶电视上屏信号的信号特点不了解造成的。液晶电视信号处理电路有一个特点:不同的信号处理电路,只要输出信号的格式(LVDS)相同,并且上屏电压(+5V或+12V)满足屏的要求(不满足要求,可通过更改使其满足要求),安装在不同的液晶屏上都可显示图像(图像中心可能会发生偏移)。液晶电视信号处理电路的这一特点就是我们采用代换法检修有光栅、无图像时进行故障范围确定的依据。实际维修过程中,只要将代换板安装在故障机上后有图像显示,即可判定无图像故障在信号处理电路,反之,则在逻辑板。当然,换板前必须使代换板上的上屏电压与屏要求电压一致。

  波形测量法是液晶电视维修中最有用的方法。检修有光栅、无图像故障时,只要信号处理电路有正常的上屏电压输往液晶屏,用示波器测量信号处理电路的输出接口上有上屏信号(LVDS或TTL)输出,就可判定有光栅、无图像故障在液晶屏,反之,则在信号处理电路。

  上面讲的有光栅、无图像故障指的是输入任何信号均无图像。

  在液晶电视信号处理电路中,从高频调谐器开始到变频电路结束的全部电路与CRT数字高清彩电中的电路结构和作用是基本相同的。它们输入的都是射频电视信号、视频电视信号、Y/C信号,输出的都是数字RGB(或YUV)信号和行场同步信号。不论从理论还是从维修实践中看,相同作用的电路出故障所呈现出的故障现象是相同的。所以,在对液晶电视信号处理电路进行维修时,实际上大部分时间是在维修一台CRT数字高清彩电或者普通CRT彩电。为什么这样说呢?让我们看看下面的故障就明白其中的奥妙了。

  液晶电视中的下列故障在信号处理电路上:1.接收某一频段信号无图像;2.接收TV信号无图,AV信号图像正常;3.接收TV信号图像正常,AV信号无图;4.屏幕上只有一些横道和竖道干扰或呈现马赛克图像;5.接收Tv/AV信号图像正常,其他信号(VGA、YPbPr、USB、HDMI)无图。

  故障1在图像公共通道电路。目前生产的液晶电视。

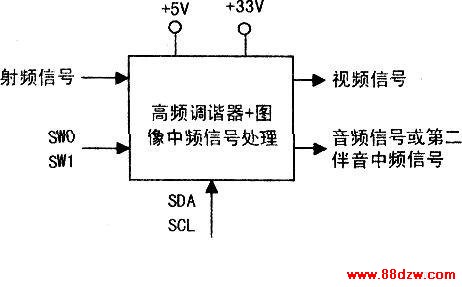

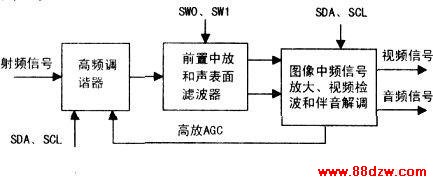

  其图像公共通道电路有两种电路结构:一种为组合型结构,另一种为独立型结构。组合型结构指图像公共通道电路采用的是外观形似高频调谐器的组件。组件内部包括高频调谐器和图像中频信号处理两大部分(如右图所示)。组件正常工作的外部条件非常简单,只有电源电压+5V、调谐电压+33v、幅频特性选择控制信号SW0和SW1、总线信号SDA和SCL。习惯上将此组合型电路组成的器件仍称之为高频调谐器。只不过这时的高频调谐器输出的已不是图像中频信号,而是视频全电视信号和音频信号(或第二伴音中频)。若所维修彩电采用的是此类器件,故障现象为故障1,更换此组件即可故障排除。
