采用VCT38xx超级芯片的彩电故障判断技巧及维修要点

文章摘要：故障判断技巧与维修要点（1）当故障现象为“三无”，但指示灯亮，用遥控器或本机键开机，芯片CPU部分（7）脚电压无变化时，应着重检查以下引脚的电压和外围相关元件：首先测（3）脚CPU控制电路+5V和（54）脚CPU3.3V工作电压；检测（58）脚CPU复位电压，正常时应为4.8V左右，检查复位电压时，可试将（58）脚对地用导线或改锥快速碰触一下，若能开机，表明复位电路v113及其外围元件有异常；最后测（59）、（60）脚IIC总线控制端电压，正常时应在3.5v～4.0V间波动。若上述检查正常，则本故障通常是保护电路动作或芯片损坏引起。(2）当彩电不能开机时，应重点测量（3

采用VCT38xx超级芯片的彩电故障判断技巧及维修要点,标签：维修技巧,http://www.88dzw.com

　　故障判断技巧与维修要点
　　
　　（1）当故障现象为“三无”，但指示灯亮，用遥控器或本机键开机，芯片CPU部分（7）脚电压无变化时，应着重检查以下引脚的电压和外围相关元件：首先测（3）脚CPU控制电路+5V和（54）脚CPU3.3V工作电压；检测（58）脚CPU复位电压，正常时应为4.8V左右，检查复位电压时，可试将（58）脚对地用导线或改锥快速碰触一下，若能开机，表明复位电路v113及其外围元件有异常；最后测（59）、（60）脚IIC总线控制端电压，正常时应在3.5v～4.0V间波动。若上述检查正常，则本故障通常是保护电路动作或芯片损坏引起。

　　(2）当彩电不能开机时，应重点测量（31）脚场逆程同步信号输入、（32）脚安全保护电平输入、（37）脚R/G/B检测、（64）脚伴音输出控制等各脚电压。正常状态下，以上四脚均为0V；同时，（6）、（7）脚应为4.9V～5.0V开机高电平。若检测结果与上述不符，则表明是因故障导致保护而不能开机。

　　（3）当视频、音频信号处理异常时，应首先检测（15）、（45）脚的+5v供电，若电压为0V或异常，则应检查外围供电电路；其次应检测（25）脚的数字电路3.3V供电电压，若电压异常或不良。应检查（25）脚外围的+3.3V稳压电路。较常见的问题为3.9V稳压二极管损坏或不良；c142（10μF）滤波电容漏电；R140（22Ω/1W）电阻烧断或某端脱焊等。在测得供电正常且稳定的前提下，可按信号流程判定故障产生部位。

　　（4）若电视出现亮度信号丢失、亮度异常，或TV/AV切换异常故障时，若测得各相关供电电压正常，可基本判定是VCT38xx系列超级芯片损坏或不良。

　　（5）彩电出现无彩色或彩色异常故障时，除要检查（42）～（44）脚外围视放电路外，只要测得VCT38xx系列芯片（17）脚有色度信号输入或（19）、（21）、（22）脚有正常的视频信号输入，（56）、（57）脚外围的Z108（20.25MHz）及两只移相电容无问题，则可基本判定为VCT38xx系列超级芯片损坏或不良。

　　（6）行扫描电路异常或行不同步，除与VCT38xx超级芯片本身有直接关系外，还与（33）脚有无行逆程脉冲输入和20.25MHz晶振有关。因为同步分离电路、行振荡电路和行激励脉冲形成电路均于IC内部电路完成。（33）脚的行逆程脉冲送入IC内部的AFC电路，在AFC电路中与微处理器产生的20.25MHz时钟信号进行鉴相，鉴相所产生的误差电压用于锁定行振荡电路的振荡频率。所以，当出现该故障时，应注意对（33）脚外的行逆程脉冲输入电路和（56）、（57）脚的晶振进行检查。

　　（7）如遇开机后黑屏，但灯丝亮，约5s左右自动停机故障时，应注意检查场扫描电路和（31）脚外的场逆程脉；中输入电路元件，因为（31）脚输入的场逆程脉冲，一方面用于场扫描电路，另一方面用于形成沙堡脉冲信号。

　　（8）通电开机后，电源指示灯呈亮一暗一亮一暗变化，并伴有“嘀哒、嘀哒”的响声，且整机无光栅、无伴音，多为VCT38芯片（25）脚的数字电路+3.3V供电异常或不良，应重点检查外围稳压和电源滤波电路元件。

www.88dzw.com

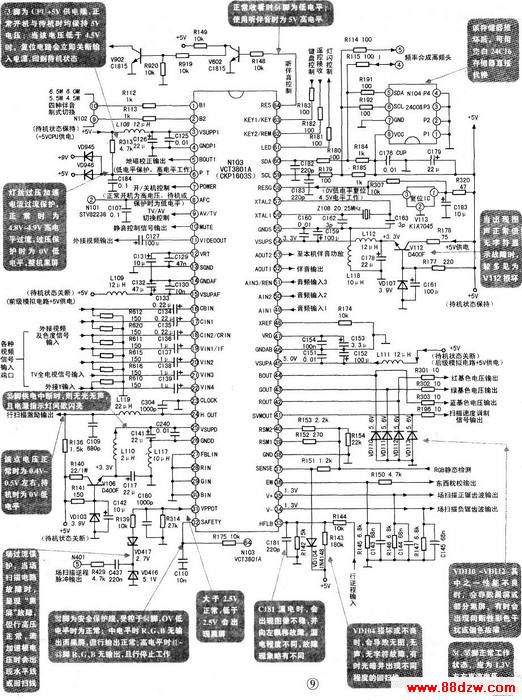

www.88dzw.com 脚位 符号 引脚功能 在康佳T2976S彩电测VCT3801/01A 在LG-MCO1GA彩电VCT3802电压(V) 在创维5I30机芯VCT3803电压(V) 在LGMC-O22A机芯测VCT3804F电压(V) 备注 有信号(V) 无信号(V) 黑测电阻(kΩ) 红测电阻(kΩ) 1 B1 制式选择控制 0 0 15 8.9 本机用于光程眼检测(0.0） 用于静噪控制（4.5） 用于AV1检测入(0.0) 　 2 B2 制式选择控制 5 5 15 9 用于工厂设定-4.8 Y.C/CVBS识别(1.6) 用于AV2检测入(0.0) 　 3 VSUPP1 I/O5V供电 5 5 8 5.8 5 5 5 * 4 GNDP1 I/O接地端 0 0 0 0 0 0 0 * 5 BOUT1 地磁校正输出1 2.4 2.4 22 9.5 地磁ON/OFF(4.8/0.0) PAL/NTSC识别(0～3) 光程眼检测-1.5 　 6 PT 保护检测 5 5 6.5 8 倾斜调控(1.5) 调谐电压出-3.8 地磁ON/OFF-4.9 　 7 POWER 待机控制 5 5 16.8 9.5 静音控制(4.8/0.0) AFT电压出-1.5 制式控制(4.9/0.0) 　 8 AFC 自动频率控制 1.6 1.4 16.1 9 SW-Y控制(0.0/4.9) 遥控信号入0 静音控制(4.8/0.0) 　 9 AV/TV TV/AV3信号选择 0.0/5 0 8 6 视频静噪控制-4.9 波段控制1(0.0) 伴音制式控制-4.9 　 10 MUTE 静音控制 5.0/0 0 15.8 8.9 场同步脉冲入0 波段控制2-5 视频信号入-1.2 　 11 VIDEOOUT 视频信号输出 1.5 2 12.5 7.5 1.3 1.2 1.3 * 12 VRT 参考电压 2.6 2.6 0.5 0.5 2.6 2.6 2.5 外接滤波电容* 13 SGND 参考电压地 0 0 0 0 0 0 0 * 14 CNDAF 前级模拟供电地 0 0 0 0 0 0 0 * 15 VSUPAF 前级模拟供电+5V 5 5 2 2 5 5 4.9 * 16 CBIN Cb信号输入 1.2 1.2 15 10 1.4 1.2 1.4 DVD蓝色信号入 17 CIN1 S端子C信号入 1.2 1.2 15 10 1.5 1.2 1.4 * 18 CIN2/CRIN Cr输入或C输入 1.5 1.5 15 10 1.4 1.4 1.4 DVDV信号人* 19 VIN1/IF AV1或S端子Y视频入 1.1 1 15 10 1 1.1 0.5 * 20 VIN2 AV2或YW的Y信号入 1.2 1.2 15 0 1.4 1.1 1.6 * 21 VIN3 TV解码后的视频入 12 1.7 15 10 1.4 1.2 1.6 * 22 VIN4 AV3视频信号输入 12 1.2 15 10 1.4 1.2 1.5 * 23 CLOCK 空脚接地 0 0 0 0 0 0 0 * 24 HOUT 行扫描激励脉冲出 0.4 0.4 1.5 1.5 2 0.4 1.4 * 25 VSUPD 3.3V数字供电端 3.3 3.3 12.5 5.5 3.3 3.3 3.3 * 26 GNDD 数字供电地 0 0 0 0 0 0 0 * 27 FBLIN 空脚接地 0 0 0 0 经75Ω电阻接地(0.0) 　 0 本脚应为消隐入* 28 RIN 空脚接地 0 0 0 0 0 　 0 应为R输入* 29 GIN 空脚接地 0 0 0 0 0 　 0 应为G输入* 30 BIN 空脚接地 0 0 0 0 0 　 0 应为B输入* 31 VPROT 场同步信号输入 0 0 10 9 0 0.2 4.3 * 32 SAFETY 安全电平输入 4.8 0 13.5 9.5 本机接地(0.0) 1.4 本机接地(0.0) * 33 HELB 行同步信号输入 0.3 0.3 6.8 6.8 0.7 0.3 0.4 * 34 V-OUT 场扫描负相输入 1.4 1.4 6 6 本机经6.8kΩ接地(1.8) 1.6 经6.8kΩ接地-1.7 * 35 V+OUT 场扫描正相输入 1.3 1.3 6 6 0.9 1.5 o.9 * 36 EW 枕校电压输出 2.6 2.3 6.5 6 1.7 2.7 1.7 * 37 SENSE RGB检测 0.25 0.3 6.8 8 0 0 0.2 * 38 CNDN RGB检测地 0 0 0 0 0 0 0 * 39 RSM1 RCB检测并行开关 0 0 7.2 7.5 0 0 0 * 40 RSM2 RGB检测并行开关 0 0 8.5 8.5 0 0 0 * 41 SVMOUT 速度调制输出 5 5 2 2 4.7 2 1.8 * 42 ROUT 红基色信号输出 4.3 4.3 13.8 8 4.5 4.4 4.6 * 43 GOUT 绿基色信号输出 4.3 4.3 13.8 8 4.5 4.4 4.6 * 44 BOUT 蓝基色信号输出 4.3 4.3 13.8 7.8 4.5 4.4 4.6 * 45 VSUPAD 后级模拟供电5V 5 4.9 2 2 4.9 4.9 4.9 * 46 GNDAD 后级模拟供电地 0 0 0 0 0 0 0 * 47 VRD RCB检测电压滤波 2.2 2.2 15 8 2.5 2.1 2.5 外接滤波电容* 48 XREF RGB检测参考电流 2.5 2.5 8 6 2.5 2.5 2.4 经lOkΩ电阻到地* 49 AIN1 音频信号输入1 2.2 2.2 13 9.5 4.5 本机空(未用)-2.1 2.5 * 50 AIN2 音频信号输入2 2.2 2.2 13.8 9.5 本机空(未用)-2.5 本机空(未用)-2.1 4.9 * 51 AIN3/REN 音频信号输入3 2.5 2.5 14 8 本机空(未用)0 本机空(未用)-2.1 0.7 * 52 AOUT1 音频信号输出1 2.5 2.5 11 8 本机空(未用)-2.5 本机空(未用)-2.5 2.5 * 53 AOUT2 音频信号输出2 2.5 2.5 2.8 2.8 本机空(未用)-2.5 本机空(未用)-2.5 2.5 * 54 VSUPS MCU3.3V供电 3.3 3.3 24 5.5 3.3 3.3 3.3 * 55 GNDS MCU供电地 0 0 0 0 0 0 0 * 56 XTAL1 20.25MHz时钟晶振 0.9 1 100 8 1.6 1.6 1.6 * 57 XTAL2 20.25MHz时钟晶振 1.7 1.7 100 8 1.6 1.6 1.6 * 58 RESG 复位端 4.8 4.8 19 2.2 3.3 3.1 3.3 * 59 SCL IIC总线时钟线 3.6 3.2 9 5.5 4.6 3.1 3.0~4.5 * 60 SDA IIC总线数据线 4 3.6 9 5.8 4.4 3.4 3.0-4.5 * 61 LED 指示灯信号输出 4.9 4.9 22.5 9.5 本机接收遥控信号(4.9) 本机为键控1-3 本机为遥控信号入(4.9) 　 62 KEY2/REM 遥控信号输入 3.4 3.4 23 9 本机为键控信号入(3.3) 本机为键控2-3.1 本机为键控信号(4.4) 　 63 KEY1/KEY 键控信号输入 0 0 2 2 3.3 声处理复位出-5 为POWER控制(4.9) 　 64 RES 听伴音控制 0 0 14 9 本机为POWER-3.7 待机控制-0.7 倾斜调节控制-2.3 　

　　注：
　　
　　1.备注栏打“*”号者为引脚功能相同，应用上边相同的脚位。

　　2.在实际应用上，各种机型上应用不同的脚位已在相应的栏里说明。

　　3.从表中可以看出，该系列VCT38xx系列超级芯片特设功能脚和主要功能脚位完全相同，所不同的主要表现在通用脚位有较灵活的应用性，在实际应用上均可进行自定义和灵活运用。当然此时所测的电压数据略有差异和不同。

　　4.本表所列数据和相关项目既具有较强的可读性与可操作性，同时还具有较好比照参考价值，可用于检修同类超级芯片的各种彩电参考。
