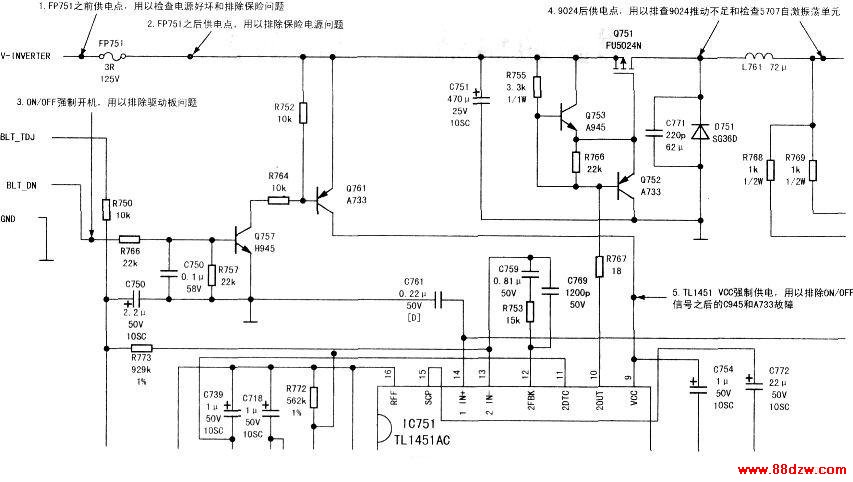

　　对于明基类通病，只要按介绍把高压板分成几个单元电路，再分别按下面的方法进行检修，就很容易排除各种疑难故障。检修时，可使用外接可调稳压电源，选择几个特殊点注入外接电源的方法对高压板进行检修，如下图所示。

　　1.高压板供电保险前
　　
　　在此处注入+12V、3A（3A以上即可）电源，可用来排除电源带负载能力差的原因和保险FP751有阻值的情况。

　　结果一：如果在此处接上+12V电源，同时将oN／0FF信号端通过1kΩ电阻接在+12V上（当然要接四只灯管了）。高压板能长时间正常工作，就可以确定高压板正常。

　　接下来可将一体板装机测试。如果表现为背光亮一下即灭、背光不亮或不能开／关机，就可以确定故障是电源带负载能力差造成的。

　　结果二：如果接上+12V电源后，背光仍然是亮一下即灭，可以确定原机电源是好的，故障点应在高压板部分，即FP751以后的电路。

　　2.保险后
　　
　　在此处注入+12V电源，并将ON／OFF接高电平，如果背光长时间正常工作，就可以确定高压板电路是正常的。

　　如果接上驱动板时出现问题，就可以把故障点定在保险或电源（如果没有经过第1步测试）上，此时，需要使用万用表的Rx200挡（注意：如果使用通断档，不要只听声音，还要看万用表显示的数值）测量保险是否有阻值。正常情况下。

　　保险的阻值为0，如果保险没有完全熔断，而是带阻。就会对高压板供电起降压作用，导致+12V到高压板时只有10V，甚至更低，就会造成背光亮一下即灭的故障。

　　3.ON/OFF信号加+5V强制启动高压
　　
　　高压板能否工作还取决于ON/OFF信号是否正常。如果供电正常、高压板正常，但没有ON/OFF信号，无论如何灯管都不会亮。对于开、关机正常，始终没有背光的故障，我们可以将ON/OFF信号强制加+5V高电平（将ON/OFF信号直接接在一体板的+5V端），观察背光是否工作。

　　如果此时背光正常工作，黑屏的原因就是由缺失ON/oFF信号引起的。就要把排查重点放在驱动板到高压板的PWM IC之前的ON/OFF通路中，要检查其中的隔离电阻、MCU_ON/OFF引脚、反相三极管等。

　　如果是MCU_ON/OFF引脚无对应高电平信号送出。

　　可以把ON/OFF信号改接在屏供电上，尽管会出现开机前一个白屏现象，但不影响正常使用。

　　4.9024后
　　
　　对于高压板工作有吱吱声，连续烧5707，升压变压器不良的故障，我们可以使用此方法。即用+12V电源直接注入5707振荡单元。因为5707是自激振荡电路，只要有供电，自激电路就会工作，升压变压器就会输出高压交变脉冲。由于此时5707处于自激状态，使用12V外接电源供电时，单组5707单元的工作电流可能高达2A，故可适当调低工作电压至10V左右。

　　采用此方法，可以提早发现升压变压器不良的现象，因为此方法不会保护，只要供电不断，灯管就会始终发光。

　　如果升压变压器不良，大负荷工作会使不良的升压变压器过热烧毁。采用此方法测试时，人不要离开，并要不断地观察升压变压器的温升情况，防止过热引起火灾。

　　使用此方法。还可以发现更换的两只5707参数相差太大或5707不良的情况。如果更换的管子参数不一致或不良，在单独对5707供电后，该电路会在短时间内出现故障，击穿5707而造成电路短路。

　　此外，采用此方法，还可以比较在9024前和9024后供电的差异。如果在9024前供电背光不正常，在9024后供电背光正常，就要考虑9024单元的问题，包括考虑场效应管不良、续流二极管老化、9024的G极推动不足，电感损坏等。

　　5.对TLl451单独供电
　　
　　在维修中，如果遇到ON/OFF信号正常，+12V供电正常。但背光不工作的情况，可以采取对TLl415直接供电的方法来排查。即不使用ON/OFF信号，直接用+12V对9024和TL1451同时供电。如果此时背光正常工作。故障点就在反相三极管，即C945和A733上面；如果背光仍然不工作，就要考虑更换TL1451。
