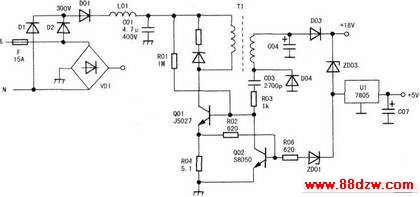

　　电磁炉低压开关电源电路如图所示。220V交流电经D1、D2与主电路整流桥VD1内左半桥整流后变为直流，再经C01滤波，得到300V直流电压加至开关管Q01（J5027）集电极，该电压还经启动电阻R01（1MΩ）加至Q01基极，使之导通。开关变压器T1副边感应出上负下正的电压。经正反馈电路C03（2700pF）、R03（1kΩ）加到开关管基极，使开关管饱和导通。随着c03充电电流减小，开关管退出饱和，进入截止状态，T1副边感应出上正下负电压（将磁场能转变为电能），经D04整流、c04滤波，得到+18V电压，此电压除供给驱动电路外，还要为U1（7805）供电。若将其直接接到U1（1）脚，会使U1功耗过大。为此+18V经D03降压，得到8V电压供给U1。Q02（S8050）兼具稳压和调制管作用。

　　此电路故障多为低压开关电源停振。无+18V、+5v输出，使电磁炉无显示，不能开机。开关管基极电压是判断故障的关键点。电路振荡时，开关管Q01基极电压为0.12v（因振荡后反馈绕组产生的交流电压加至开关管基极所致）；停振时，Q01基极电压为0.57V，工作在放大状态，此时开关管很热。另外，电路工作时，开关管发射极，即R04上电压为0.6V，而停振时电压为0V。

　　对于开关电源不振荡，可以更换正反馈回路中的电容C03或并联一只电容增大反馈量，来测试电路状态。此外，振荡电路及+18V、+5V输出电路中元件损坏，也会使开关电路停振。
