  图异故障是指电视已开启,屏幕上有光栅,声音正常,只是图像不正常。图异可能是会聚电路引起的图异,也有可能是图像通道自身引起的图异。会聚不良引起的图异,可明显感到画面上RGB三色钱不重合,有红、绿、蓝三幅图像。图像通道引起的图异与普通电视机表现的现象相同,如无图、图像拉丝、干扰等方面。

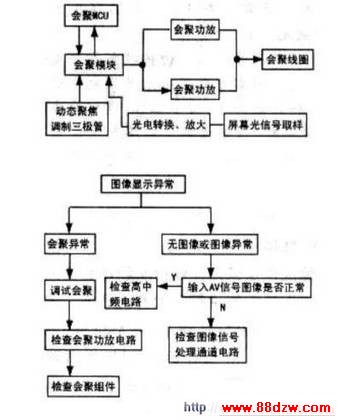

  背投电视会聚处理电路由会聚模块送出的会聚6路会聚信号送到会聚功放进行放大后驱动会聚线圈,产生的会聚扫描磁场对光栅进行校正,使图像能正常显示。同时对屏幕光信号进行取样,光电转换后进行放大,送入会聚MCU,通过专用接口和算法对送进来的信号进行检测、比较和运算处理,校正输出的会聚电流,进行自动会聚修正会聚电路引起的图异,可进入会聚调整解决。由于会聚组件与CPU组件的多样性,存在会聚组件与CPU组件替换不匹配的情况,表现为能进入总线调整状态却不能进入会聚画面调整。故替换会聚组件或CPU组件时,要注意原机使用CPU的型号和会聚组件上会聚信号形成IC的型号,以及遥控器的型号等。其检修流程见上图。背投电视图像显示异常检修流程见下图。
