彩电模拟量控制电路的检修方法

文章摘要：模拟量控制电路的工作原理比较单纯，故障率相对较低。在检修模拟量控制电路时，其外电路一般各自独立，互不影响。故障出现时大都可以通过电压、电阻测量法很容易找到故障点。只要掌握控制端到受控端各电压的控制范围。通过测试相关点的电压，即可判断出故障部位。各模拟量的控制电压是由CPU内部D/A转换器产生的。所以首先应检测各输出端电压。若这部分电路出现异常，则表现为模拟量不可调或调节范围不够。下图是模拟量控制电路的检修流程，

彩电模拟量控制电路的检修方法,标签：维修技巧,http://www.88dzw.com

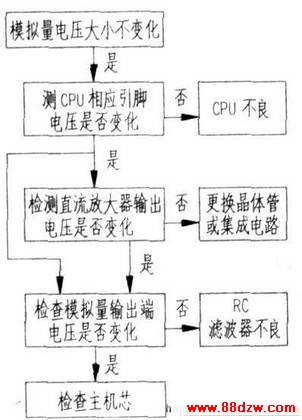

　　模拟量控制电路的工作原理比较单纯，故障率相对较低。在检修模拟量控制电路时，其外电路一般各自独立，互不影响。故障出现时大都可以通过电压、电阻测量法很容易找到故障点。只要掌握控制端到受控端各电压的控制范围。通过测试相关点的电压，即可判断出故障部位。各模拟量的控制电压是由CPU内部D/A转换器产生的。所以首先应检测各输出端电压。若这部分电路出现异常，则表现为模拟量不可调或调节范围不够。下图是模拟量控制电路的检修流程，
