坏通信电源的修复与再利用
[09-14 10:35:26] 来源:http://www.88dzw.com 维修经验技巧 阅读:8615次
文章摘要:日立13.8V/30A通信电源因物美价廉深受用户好评。笔者于2004年购回一批使用至今,除一块因装于高由微波塔顶上被雷击(因线路无避雷器)损坏,其于运行良好。打开损坏的电源机壳,发现两只延时保险烧断,其余无明显故障痕迹,换上新保险,测得功率因数校正模块无380V直流输出,断定该模块已损坏。于是采用普通整流桥代替原功率因数校正模块,用于18V的直流电钻和切割机,性能相当不错,体积小重量轻,加自制铝合金外壳不足1公斤,改制方法如下:该机原标称输出为12V/24A、5V/16.4A。整机方框见附图,该机两组输出电源互为独立,只在印板的输出端汇接在一起。图中虚线为改动和新增部分。具体方法:取下原功率因
坏通信电源的修复与再利用,标签:维修技巧,http://www.88dzw.com日立13.8V/30A通信电源因物美价廉深受用户好评。笔者于2004年购回一批使用至今,除一块因装于高由微波塔顶上被雷击(因线路无避雷器)损坏,其于运行良好。
打开损坏的电源机壳,发现两只延时保险烧断,其余无明显故障痕迹,换上新保险,测得功率因数校正模块无380V直流输出,断定该模块已损坏。于是采用普通整流桥代替原功率因数校正模块,用于18V的直流电钻和切割机,性能相当不错,体积小重量轻,加自制铝合金外壳不足1公斤,改制方法如下:

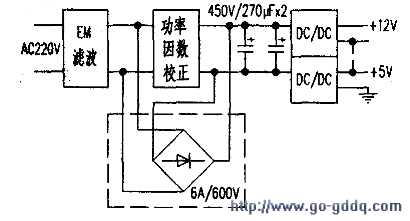

该机原标称输出为12V/24A、5V/16.4A。整机方框见附图,该机两组输出电源互为独立,只在印板的输出端汇接在一起。图中虚线为改动和新增部分。
具体方法:取下原功率因数校正模块,用一块6A/600V以上整流桥代替(注意整流桥的直流与滤波电容的正负极勿接反)。在DC/DC板的输出端找到+12V和+5V的公共地铜箔并用小刀割断(注意用力要轻以刚好切断印板上的铜泊为宜,用力过大易将铝基板划伤翘起,造成铝板与铜泊短路),用较粗的导线将5V正端和12V的地焊接连通,焊接时要用75WEL上的烙铁。这样用12V正端和5V地端作输出,两组电源叠加为17V。
因商家已在+12V板上加装了可调电阻,将12V调为13.3V这样可以输出18V/16A以上电流。使用中若突然无输出,系过流保护动作,此时断开交流输入十几秒钟即可自动灰复。
读电源的12V可调到18V,笔者将其改为可调恒流定压全自动充电机,可对6V~12V/150Ah以下的蓄电池进行0.1C恒流充电,充电到15.6V时自动转为涓流充电。注意充电电流大于5A时须风冷散热。
