如何修复及改进护眼灯,标签:维修技巧,http://www.88dzw.com一盏森源MT-9016护眼灯,灯管不亮,换上了新灯管依旧不亮。根据以往经验,Q1、Q2易被击穿,R6、R7、R8、R9也会随之被烧开路。经检查,除R6未被烧坏、R8的阻值变为4Ω外,上述其他几个元件皆被烧坏。分别更换Q1、Q2和R6~R9后通电试验,灯管仍不亮。由于电路的对称性,A点电压应在300V左右,B点电压应在150V左右,测试结果是正常的。这说明Q1、Q2的直流工作点是正确的,只是没有起振。重点检查C4、C5所在回路,在路测试电容C4和C5两端的电阻时,发现情况有所不同:用万用表R×1k挡在C5两端测一次,交换表笔再测一次,两次阻值差不多,大约在7kΩ左右;用同样的方法测试C4两端,充电后阻值回到无穷大。根据电路原理,C4两端电阻应与C5两端电阻相近,因此C4两端电路必有开路。查得剐换上的R7一端焊点下铜箔断裂。焊好后通电试验。
灯管亮起。该电路具有一定的对称性,不仅一些点的电压具有对称性,而且对应点的电阻值也有对称性,即使在没有图纸的情况下利用这种方法也可以很快的缩小故障查找范围,找到故障点。

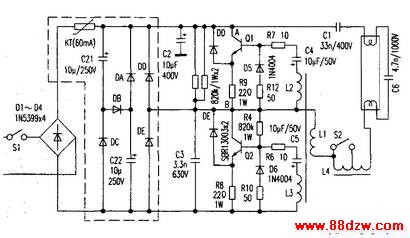

上述电路存在一定的缺点,可作如下改进(更改部分见附图中虚线框内所示):
1、将滤波电容C2(10μF/400V)换为如下由C21、C22、DA、DB、DC所组成的降压滤波电路,可使加在原A点的电压由原来的300V降为225V,B点电压由原来的150V降为112.5V,使Q1、Q2所承受的工作电压降低,提高了电路的可靠性,而输出到灯管上的电压仍在80V(交流)左右几乎不变。
2、在Q1、Q2两管c-e极上分别并接保护二极管DD、DE,使得在频繁开关电源或插座接触不好时Q1、Q2不致被L4所产生的自感高压所击穿。
3、在整流桥输出正端串接一只过流保护温控电阻KT,能够有效地保护后面电路,防止过流和扩大故障。
