  MP00DA机芯所适用的机型有PT-53A80、PT-48A80和PT-43A80等几种采用数字会聚功能的背投影电视。该机芯因具有色一致调整方便和图像清晰度相对较高等优点,而受到广大用户的青睐。但这种机芯的背投影电视在使用过程中,也经常出现以下几种故障现象:场幅压缩、枕形失真、会聚失调、不开机或开机保护等。下面简要介绍一下产生这几种故障的原因和具体的检修过程。

  1、场幅压缩

    MP00DA机芯的背投影电视在使用过程中较易出现以下两种场幅压缩现象,一种是屏幕的下半部图像正常,上半部图像压缩;另一种就是屏幕的上半部图像正常,下半部图像压缩。引起这两种故障的原因有以下两个方面:一是场激励信号VD+或VD-的波形失真(因MP00DA机芯所使用的场输出集成电路LA7846的前置放大器是采用双端输人的差分放大器。

  故需要正反相的两路输入信号)。导致经场输出集成电路IC1401(LA7846)放大后的场输出信号波形也失真,从而出现上述现象:二是场输出集成电路IC1401损坏,而引起上述现象。

    例:屏幕的下半部图像正常,上半部无光,靠近屏幕中央的图像压缩。

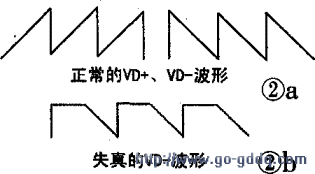

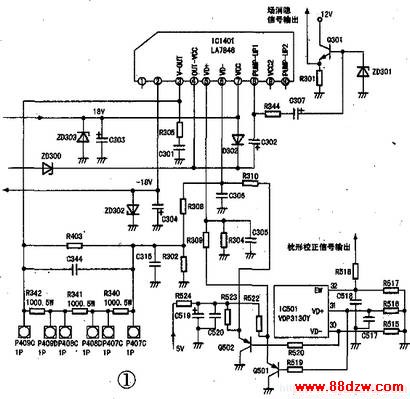

  分析检修:由故障现象。推断该故障是由于场扫描电路工作异常引起的,该机芯的场扫描电路如图1所示。检修时,先用示波器测量IC1401(LA7846)⑤、⑥脚(VD+、VD-)的信号波形,发现⑤脚波形为正常的锯齿波形(见图2a),而⑥脚的波形产生如图2b所示的失真现象,说明故障是由VD-波形失真引起的。继续用示波器检查IC501(VDP3130Y)30脚输出的VD-波形,为正常的锯齿波,说明故障在IC501 30脚和IC1401 6脚的连接线路上。再用示波器测量Q501的b、e极的信号波形,发现b极的波形为正常的锯齿波,而e极为失真波形。用万用表测量Q501(2SA1266),发现e-c极击穿,更换Q501,故障排除。



www.88dzw.com

  2、枕形失真

    画面出现枕形失真,其现象如图3所示。MP00DA机芯的背投影电视出现枕形失真的主要原因有以下两个方面:一是枕形失真校正电路故障:二是会聚控制电路故障。


  例1:画面出现严重的枕形失真。

  分析检修:根据故障现象,判断该故障是在枕形失真校正电路或会聚控制电路上。检修时,为了区分故障部位。先用万用表测枕形失真校正信号驱动三极管Q304(KTD2059)c极电压为0V,正常应为16V左右,说明故障在枕形失真校正电路上。

  检查该电路的有关元件:Q304、R433、Q424、D427、C401、C407和D428等,发现C407(223μF/400V)击穿短路,更换C407,故障排除。

  例2:故障现象同上。

  分析检修:本例故障现象与上例相同。检修时,为了区分故障部位,照样先用万用表测量枕形失真校正信号驱动三极管Q304(KTD2059)c极电压为16V左右正常,再用示波器测量D427阴极的波形,也正常。说明故障不在枕形失真校正电路上,而在会聚控制电路上。为了快速判断故障部位,先把P2008插件拔掉,再观察电视机画面,故障依旧,表明故障在会聚信号驱动电路上。用万用表测量IC2001、IC2002(STK392-120)的④、12、⑤、⑩脚工作电压,发现④、12脚电压为-26V正常,而⑤、⑩脚电压由正常的26V变为0V,说明故障是由26V供电线路故障引起的。检查26V供电线路,发现R2069(0.47Ω/2W)开路、C2064(0.1μF)击穿短路,更换R2069和C2064,故障排除。
