　　检查会聚控制电路。一般按以下步骤进行：

   （1）把P2008插件拔掉，通过观察画面是否变化来判断故障是在数字会聚信号产生电路上，还是在会聚信号驱动电路上。如果短接之后，画面发生变化。则故障在数字会聚产生电路上；否则在会聚信号驱动电路上。

　　（2）当判断故障在会聚信号驱动电路上时，重点检查-26V、26V供电电压和IC2001、IC2002以及外围元件（本机芯经常出现故障的元件是IC2001、IC2002外围的瓷片电容击　　穿短路，导致限流电阻R2096或R2095开路，而引起上述现象）。

　　（3）当判断故障在数字会聚产生电路上时，重点检查插件P201的-5V、+5V供电电压和插件P404的H-BLK、V-BLK信号。如果上述电压和信号均正常，那么更换整个数字会聚组件。数字会聚组件更换后，需要按下述的步骤重新调整会聚。

　　1）先让电视机处于有图像工作状态（如无图像，则无法进入会聚调整模式），接着按调整专用遥控器上的“INSTART”

　　键，电视机屏幕会出现棋盘格的调整信号，并且屏幕的中央会出现一个方格的光标。在此状态下，按压专用遥控器上的“ENTER”键一次，光标会由静止转为闪烁状态，再按一次“ENTER”键，光标会由闪烁转为静止状态。光标在闪烁状态，利用专用遥控器上的“VOL+、VOL-、CH+、CH-”键可以调整光标所处区域的会聚；光标在静止状态。利用专用遥控器上的“VOL+、VOL-、CH+、CH-”键可以把光标移动到要调整会聚的区域。

　　2）把光标移动到要调整会聚的区域。接着按专用遥控器上的“TV／AV”键。选择要调整会聚的颜色（每按一次“TV／AV”键，调整颜色R、G、B就会按顺序变换），再利用“VOL+、VOL-、CH+、CH-”键来调整会聚。

　　3）当上述区域的会聚调整完毕，按压专用遥控器上的期“ENTER”键一次，使光标停止闪烁，接着用“VOL+、VOL-、CH+、CH-”键来选择另外要调整会聚的区域。

　　4）不断重复以上两步，直到所有区域的会聚都得到调整。

　　当所有区域的会聚都调整完毕后，依次按专用遥控器上的9、1键存储调整后的数据，此时屏幕出现“SAVETO：NTSC”字样，按调整遥控器上的“ENTER”键，屏幕出现“SAVING”字样，数据开始存储。存储过程需要花费一定时间，需要耐心等待。

　　5）会聚调整完毕按遥控关机键，退出调整模式。

www.88dzw.com

　　3、不开机或能开机，

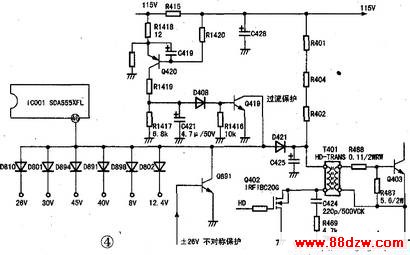

    但会自动保护MP00DA机芯的背投影电视设有完善的保护功能。其保护电路如图4所示，若任何一路电压丢失，或Q891、Q419、Q402中的任一三极管饱和导通，都将导致IC001 46脚电压低于1.5V，使IC001发出待机控制指令，而出现上述现象；当然，保护电路自身的故障也会引起上述现象。

　　例1：机器能正常开机和显示图像，但当画面由暗变亮时，出现保护关机。

　　分析检修：能正常开机和显示图像，表明机器的各部分电路工作基本正常。故障重点在过流保护电路或X-RAY射线保护电路上（当电视机的高压过高时，就会产生过量的X-RAY，此时IC402⑦脚电压升高，引起Q426饱和导通，Q428截止，切断高压产生电路的工作，起到保护作用）。本例故障因是画面由暗变亮时，机器出现保护性关机，怀疑故障是在过流保护线路上（见图4）。检修时，先用万用表测量过流保护电路的电流取样电阻R415（0.47Ω／2W），发现其阻值变为1.3Ω。更换R415后故障排除。

　　例2：开机后，红色指示灯亮一下即熄灭，无光栅、无伴音。

　　分析检修：红色指示灯会亮，说明电源电路有工作，而后指示灯熄灭，怀疑故障是在行输出电路或高压产生电路、电源的过压保护电路上（注：MPOODA机芯的行输出和高压产生电路是采用两套电路）。检修时，为了区分故障部位。先用万用表检查行输出电路的部分元件Q403（2SC5446）、阻尼二极管D428、D427；高压控制产生电路的Q416（2SD1887）、Q433（k2518）、D415、D414和D426等元件，发现除Q433、D415均击穿短路外，没有其他元件损坏。更换Q433和D415（RGP15J），故障排除。
