　　1、调速开关

    该调速开关类似台式电风扇三位联锁琴键开关，故障现象一般有自锁失效、触点不到位或接触不良。这会导致电源不通引起电机不转。拆下机座底板，焊下开关各根连接导线，拧出开关支架自攻螺钉。即可卸下调速开关。分别按压快速按键、慢速按键和停止按键。即可发现哪个开关不能目锁或接触不良。拔下该开关按键帽，取出按键压簧，将其拉长少许，以增加接触压力，清除自锁活动杆毛刺和污物，加点润滑油，用细砂纸修磨触点使之光亮。用尖镊子调整触片接触角度使接触良好，故障即排除。

　　2、整流二极管

   通常以击穿损坏较多见，导致电源指示灯LED不亮、电机M慢速挡不转。翔万用表测量VD1和VD2正反向电阻，若无穷大或Off，说明该管已损坏。由于电机M启动时，启动电流是运行电流5～7倍。因此VD1击穿后，宜用峰值反压600V、正向平均电流3A的硅整流二极管更换。

　　3、电机定子绕组

   电机定子绕组多因负载过重而损坏。运转时间太长、温控器动作失灵，造成电机温升过高，定子绕组绝缘被击穿。会导致绕组局部短路或断路。电机绕组的结构如图4所示。定予绕组L1、L2的匝数相等、绕线方向相同。它与电机转子绕组L3串联。检修方法如下；（1）用改锥插入电机转子尾部转轴固定槽中。逆时针方向拧出刀盘的传动连接器。

　　（2）拆下机座底板，记录电机各根连接导线，便于正确修复连接，然后焊下各根导线。

　　（3）拧出电机支架4支自攻螺钉。取出电机。

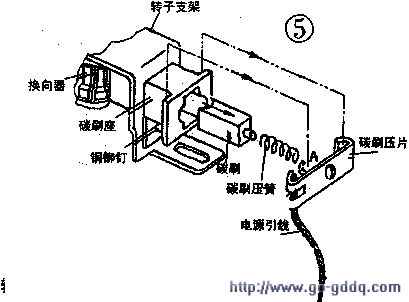

　　（4）撬出碳刷座端部的碳刷压片的钩片如图5的A点虚线，移出碳刷压片，取出压簧和碳刷。

　　（5）拧出转子支架2支M4螺钉，抽出转子。剩下的是定子组件。

　　（6）用万用表R×1挡测量定子绕组L1、L2，正常的每个绕组电阻约11Ω。

　　（7）确认绕组损坏了，用斜嘴剪线钳在非引线那端将绕组剪断，拔出整个绕组，清点漆包线获得匝数（125匝），然后用千分尺测量漆包线直径（去漆皮φ0.29nun）。

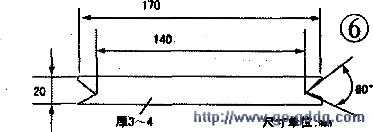

　　（8）如图6所示，用塑料或木片自制一个绕线穿梭，周边去毛刺防止卡线。用φ0.29mm的QZ-1型高强度漆包线在穿梭中绕165匝作为绕组用线。

　　（9）如图7所示，将穿梭一圈一圈穿入定子铁心两槽中，绕线时力度适中，每匝稍拉紧，排线尽量整齐。直至绕满125匝。按图4连接好引线，最后用棉线按原样将绕组、引线扎穿。

　　（10）将定子组件干燥后，经浸绝缘清漆进行烘干。再用万用表复测绕组电阻正常，即可装机使用。

www.88dzw.com

　　4.电机转子绕组

    转子绕组是否损坏可用万用表测量判别：将万用表置于R×1挡，测量转子换向器相邻换向片（共12片）直流电阻在4.8～5Ω为正常；若不符合正常值，则说明该绕组损坏。检修方法如下：

　　（1）将转子放在烘炉加温，使绕组变软，趁热用斜嘴剪线钳将表层一个绕组剪断，用尖镊子清点该绕组匝数，再用千分尺测量漆包线直径，作为重绕（转子）绕组依据。准确数据是：转子槽数12，绕组节距6，换向片12，漆包线直径φ0.21mm，每个绕组匝数102，绕组共12个。

　　（2）将转子铁心12槽内的废漆包线清理干净，小心撬开换向器12块钩片并清理接线头，同时要防止换向片脱落和损伤轴绝缘。

[1] [2]  下一页
