滑枕升降台铣床润滑油泵控制电路的改进方法
[09-14 10:31:48] 来源:http://www.88dzw.com 维修经验技巧 阅读:8254次
文章摘要:一台滑枕铣床的油泵控制器损坏,原型号的配件买不到,笔者用一个JSCF-1型和一个JSCF-3型电子式时间继电器组合了一款电路,此电路的要求是,铣床一接通电源,润滑泵先工作2s,以用来润滑整个机床内的各个部件。然后在不切断电源的情况下,每隔3h润滑泵就工作2s,电路如附图所示。KTl为JSCF-3型时间继电器,延时形式设置为循环延时,延时时间设置为1.5h。这样,KTl工作状态每3h为1个周期,KT2延时形式设置为2s,由于KTl控制KT2,KT2的执行继电器只能在3h以内工作2s。KMl为控制润滑泵的交流接触器,受KT2的控制,同样也只能在3小时内工作2秒。同样整个控制电路就改制成功了,效果和

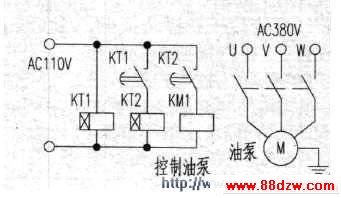

滑枕升降台铣床润滑油泵控制电路的改进方法,标签:维修技巧,http://www.88dzw.com一台滑枕铣床的油泵控制器损坏,原型号的配件买不到,笔者用一个JSCF-1型和一个JSCF-3型电子式时间继电器组合了一款电路,此电路的要求是,铣床一接通电源,润滑泵先工作2s,以用来润滑整个机床内的各个部件。然后在不切断电源的情况下,每隔3h润滑泵就工作2s,电路如附图所示。
KTl为JSCF-3型时间继电器,延时形式设置为循环延时,延时时间设置为1.5h。这样,KTl工作状态每3h为1个周期,KT2延时形式设置为2s,由于KTl控制KT2,KT2的执行继电器只能在3h以内工作2s。KMl为控制润滑泵的交流接触器,受KT2的控制,同样也只能在3小时内工作2秒。同样整个控制电路就改制成功了,效果和原来的一样好。
