电磁感应演示电路的改进

[09-14 10:30:34]   来源:http://www.88dzw.com  维修经验技巧   阅读:8223

文章摘要:看了《电子报》《电磁感应演示一例》的文章后,笔者在原电路基础上略加改进,左图为原电路图。右图是改进后的电路图。原电路中的电源开关改用干簧管代替,干簧管用细导线串接在原开关接点,再把干簧管安装在感应线圈旁边。电路原理当A、B两端的线圈L切割磁力线时,装在与线圈同一部位的干簧管内的触点接通。此时干簧管相当于一个磁控自动开关完成电源的通断,当演示实验结束,线圈L和干簧管脱离磁场时,干簧管内的触点断开,完成自动切断演示电路的电源。经过改进后的演示电路具有防止忘记关断电源开关的功能特点,而且只需用一只干簧管代替原手动钮子开关即成。

电磁感应演示电路的改进,标签:维修技巧,http://www.88dzw.com

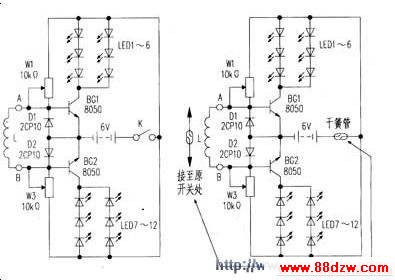

  看了《电子报》《电磁感应演示一例》的文章后,笔者在原电路基础上略加改进,左图为原电路图。右图是改进后的电路图。原电路中的电源开关改用干簧管代替,干簧管用细导线串接在原开关接点,再把干簧管安装在感应线圈旁边。

  电路原理当A、B两端的线圈L切割磁力线时,装在与线圈同一部位的干簧管内的触点接通。此时干簧管相当于一个磁控自动开关完成电源的通断,当演示实验结束,线圈L和干簧管脱离磁场时,干簧管内的触点断开,完成自动切断演示电路的电源。

  经过改进后的演示电路具有防止忘记关断电源开关的功能特点,而且只需用一只干簧管代替原手动钮子开关即成。
