    I2C总线简介

    I2C总线是英文“INTERICBUS”或“ICTOICBUS”的简称。它是由数据线(SDA)和时钟线(SCL)构成的串行总线结构，在CPU与被控IC之间或IC与IC间进行数据的双向传送，最高传送率为100Kb／S。

    SDA与SCL都是双向I／O线，通过上拉电阻接+5V，当总线空闲时，2根线都是高电平。当I2C总线上所挂IC准备发送数据时，把集电极电压拉低，从而使与之相连的数据线电压降低，达到占据数据线发送数据的目的。

    在I2C总线传送数据的过程中，共有3种类型的信号，分别是：开始信号、结束信号、应答信号。

    开始信号：SCL为高电平时，SDA从高到低的跳变，表示开始传送数据。

    结束信号：SCL为高电平时，SDA从低到高的跳变，表示停止传送数据。

    应答信号：接收数据的IC在收到1字节(8比特)数据后，向发送数据的IC发出特定的低电平脉冲，表示已收到数据。

    I2C总线故障特征、原因与检修

    本文以索尼大屏幕彩电G3F机心为例(采用G3F机心的索尼彩电型号有：F25、F29、K25、K29、L34等)，说明这种I2C总线彩电常出现的两种故障现象及其成因，并提出相应的对策。

    1．开机后电源指示灯闪烁，次数不等，随后保护。

    G3F机心具有一项崭新的功能：故障诊断功能。在I2C总线彩电中，CPU借助I2C总线既可以向各被控IC发送数据、指令，又可以接收各被控IC反馈的数据信息。因此I2C总线相当于人体内的中枢神经线。CPU利用该“中枢神经线”，可以检测各被控IC工作是否正常。CPU把故障诊断结果，在面板待机指示灯上显示出来，以指示灯闪烁次数的多少，指明故障部位。

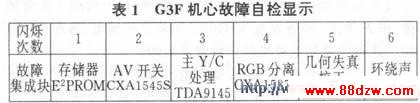

    具体过程如下：每次接通电源瞬间，CPU依次序向各被控IC发送数据，各被控IC收到该数据后立即向CPU反馈应答信号。若电路有故障，被控IC不能向CPU反馈应答信号，此时CPU就判断该IC有故障，然后用电源指示灯不同的闪烁次数表示不同的IC发生故障，详见表1。



    若同时有两个以上被控IC不能向CPU反馈应答信号，指示灯闪烁的次数以少者为准。

    造成CPU收不到被控IC反馈信息的原因有二：

    (1)该被控IC损坏、无电源，或其它原因造成该IC不具备正常工作的条件。

    (2)该IC的数据线、时钟线与I2C总线问有开路、短路点。

    检查方法：在开机瞬间，用示波器测受控IC的数据脚和时钟脚，看有无从CPU发给该IC的数据和时钟脉冲信号。正常时数据线上应一直有脉冲波形，否则面板指示灯闪烁以示故障。

    [例1]一台KV-134MFl开机即保护，无光栅，整机处于待机状态。检查行／场扫描电路均未工作，面板上待机灯闪亮5次。

    检修过程：CXD2018Q(IC561)主要用于场扫描锯齿波产生和光栅几何失真校正。当该IC工作不正常时，会引起场扫描电路故障保护。查IC561的27脚(复位端)由正常值的4．8V变为3v。27脚是IC561内部I2C总线解码器的复位端，是IC561正常工作的先决条件，经查27脚外接复位电容C546漏电，换后正常。
