彩电灯丝与阴极碰极的处理方法
[10-10 20:44:50] 来源:http://www.88dzw.com 维修经验技巧 阅读:8857次
文章摘要: 以长虹25N16型彩电为例。 操作方法:先测原灯丝电压记下(便于另取灯丝电压值与原设计一致,过高或过低将影响显像管寿命),将图中打“×”处划断。在行输出变压器磁芯上垫两层绝缘纸,用软电线(或漆包线)在磁芯绕上3~4圈(可根据实测电压适当增减圈数),然后用704硅胶密封固定,将加绕线圈的一端串接拆下的R414后与灯丝的一脚相连,灯丝的另一脚与线圈的另一端相连,如图中虚线所示。
彩电灯丝与阴极碰极的处理方法,标签:维修技巧,http://www.88dzw.com

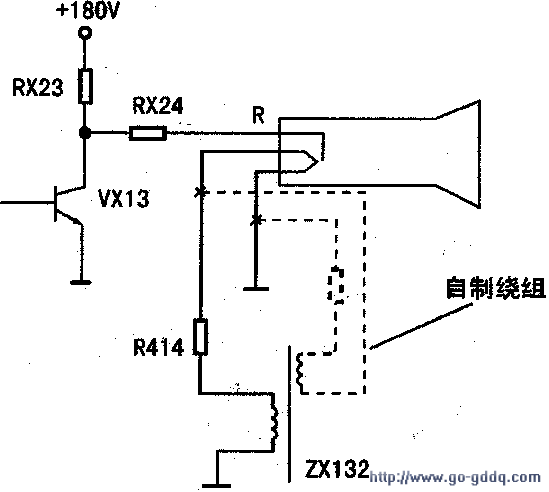

操作方法:先测原灯丝电压记下(便于另取灯丝电压值与原设计一致,过高或过低将影响显像管寿命),将图中打“×”处划断。在行输出变压器磁芯上垫两层绝缘纸,用软电线(或漆包线)在磁芯绕上3~4圈(可根据实测电压适当增减圈数),然后用704硅胶密封固定,将加绕线圈的一端串接拆下的R414后与灯丝的一脚相连,灯丝的另一脚与线圈的另一端相连,如图中虚线所示。
Tag:维修经验技巧,维修技巧,家电维修 - 维修经验技巧
