爱华HS－J45/T320随身听软故障详析

文章摘要：故障现象一台爱华HS－J45/T320型高级随身听,收音正常，用磁带放音时，放出的声音时有时无。另外，用该机录好音的磁带在其它正常的录音机上重放时，放出的声音也时有时无。分析与检修爱华HS－J45/T320型随身听由8块集成电路所构成，如图1所示。这8块集成电路是：IC1(TA8158F)为FM波段收音高放电路；IC2(TA8109AF)为AM波段收音高放电路和AM/FM中频放大电路；IC3(TA7373F)为立体声解码电路；IC201(TK11821)为选台集成电路(图中未画)；IC4(CX20023)为单片录放音集成电路；IC5(BA1102FS)为杜比B降噪电路；IC6(LA4533M)

爱华HS－J45/T320随身听软故障详析,标签：维修技巧,http://www.88dzw.com

　　故障现象一台爱华HS－J45/T320型高级随身听,收音正常，用磁带放音时，放出的声音时有时无。另外，用该机录好音的磁带在其它正常的录音机上重放时，放出的声音也时有时无。

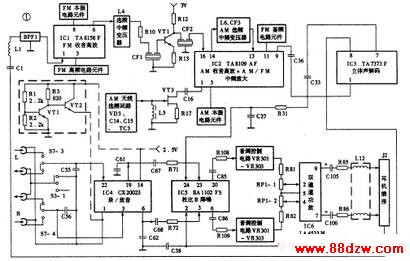

　　分析与检修爱华HS－J45/T320型随身听由8块集成电路所构成，如图1所示。这8块集成电路是：IC1(TA8158F)为FM波段收音高放电路；IC2(TA8109AF)为AM波段收音高放电路和AM/FM中频放大电路；IC3(TA7373F)为立体声解码电路；IC201(TK11821)为选台集成电路(图中未画)；IC4(CX20023)为单片录放音集成电路；IC5(BA1102FS)为杜比B降噪电路；IC6(LA4533M)为双通道功率放大器；IC301(AN6612S)为电机稳速控制集成电路(图中未画)。为便于检修，让我们先来看一下收音和放音的信号流程通路，然后再判断故障可能发生的部位。

　　FM波段收音电路的信号流程是：天线(耳机线)接收的FM信号经电容C1、电感L1后由双限幅保护二极管VD6(正、负向均限幅以防耳机插头误插高电压后损坏收音电路)限幅，再经带通滤波器BPF1滤波后送到IC1的①脚，进入高放选频电路。选频后的信号送至混频电路。同时，由IC1⑧脚内外电路组成的本振电路产生的本振信号在IC1内也送到混频电路。在混频电路中，FM高频信号与本振信号混频后产生的信号从IC1⑥脚输出，经L4中频选频器、陶瓷选频器CF1后选出10.7MHz的中频信号。中频信号送到VT1管的基极，由VT1进行前置中放后从集电极输出，再由陶瓷选频器CF2进一步选频后送到IC2脚内FM中放电路进行放大、鉴频、电子开关转换，然后从⑨脚输出。⑨脚输出的信号由C36电容耦合到IC3①脚内进行立体声解调。解调后得到的左、右声道音频信号从IC3的⑦、⑧脚输出，经去加重及C34与R32、C33与R31耦合加至IC5的②、脚，进入IC内的放大器3和放大器1放大后，经SW1、SW2开关转换等电路分别从⑥脚和脚输出到音调、音量控制电路，再送到IC6功放电路放大后去推动耳机发声。
　　AM波段收音电路的信号流程是：由磁性天线L5、变容二极管VD3等组成的AM高频选频电路选出的信号加至场效应AM高放管VT3的栅极，放大后由漏极输出，并由C16电容耦合到IC2①脚内的AM混频电路。同时，由IC2③脚内外电路组成的AM本振电路产生的信号也加至AM混频电路。在AM混频电路中，AM高频信号与本振信号进行混频，得到的信号从IC2脚输出至L6中频选频中周，再经R27电阻、中频陶瓷选频器CF3后得到465kHz的中频信号。中频信号进入IC2
