给彩投增加液晶屏温度监示电路

[10-10 20:44:50]   来源：http://www.88dzw.com  维修经验技巧   阅读：8264次

文章摘要： 该电路（如附图所示）能监测液晶屏的工作情况，若液晶屏过热，电路自动报警。 当风扇停止工作或损坏时，由于温度上升，ＲＴ的阻值减小，Ｆ１输出低电位，ＬＥＤ熄灭，同时Ｆ２输出高电位，电路起振，喇叭发出“嘟—嘟—”的响声，提示用户液晶屏过热。 安徽 柳磊

给彩投增加液晶屏温度监示电路,标签：维修技巧,http://www.88dzw.com

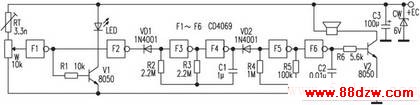

 该电路（如附图所示）能监测液晶屏的工作情况，若液晶屏过热，电路自动报警。
    当风扇停止工作或损坏时，由于温度上升，ＲＴ的阻值减小，Ｆ１输出低电位，ＬＥＤ熄灭，同时Ｆ２输出高电位，电路起振，喇叭发出“嘟—嘟—”的响声，提示用户液晶屏过热。

                                                                      安徽  柳磊



　
