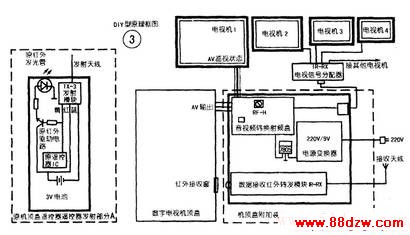

　　与之配套的成晶机顶盒附加装置接收转换部分B由一个数据接收红外转发模块IR-RX、一个音视频转换射频盒RF-H射频放大电路和电源变换器、7805稳压电路等组成。数据接收红外转发模块IR-RX是将接收到的遥控器无线信号还原成红外遥控信号去控制机顶盒，它已经包括了与发射部分对应的接收机、红外调制器、红外发光管和驱动电路、稳压电路等。它的外形尺寸是65mm×18mm×5.5mm，使用电压为7～9V。外形见图5。音视频转换射频盒RF-H是将机顶盒输出的AV音视频信号转换为电视的H或U频段，其工作电压为5V，由电源变换器输出给7805稳压集成电路供电。

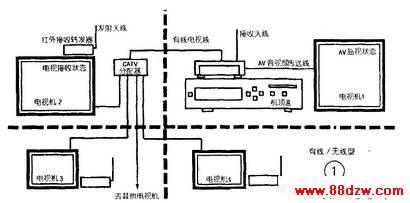

　　该装置在输出端增加了放大电路，可以和传统的CATV有线电视分配器配合，传送给多台电视机接收。闭路传送可保证图像的清晰。

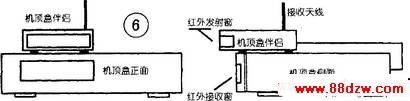

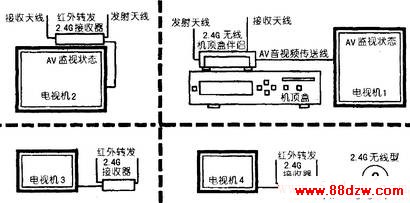

　　使用时。将机顶盒附加装置接收转换部分整机放在机顶盒上方，红外发射部分对准机顶盒的红外接收窗口（如图6所示），就可以接收到无线遥控器发出的控制信号，对机顶盒实现远距离控制和观看了。如果房间多，有时要在客厅看节目，有时又要在卧室或书房里看节目，一个遥控器拿来拿去感觉不太方便的话，只要给每台电视机配备～个改装好的遥控器，使用起来就更加方便。另外万能型机顶盒/电视遥控器是最新开发的，它可以和全国各地区标准尚未统一的机顶盒配套，并且还可以遥控所有电视机的电源开关，音量和AV状态。

　　这样所有的收看功能都可以在一个遥控器上实现。就像本文开头所讲的那样：机顶盒好像已经安装在每一个房间。每一台电视机上，在每台电视机前观看和操作都会感到同样的方便。
