　　数字电视机顶盒附加装置，也叫做机顶盒伴侣，或数字电视伴侣，也有称为机顶盒影音分配器。

　　其作用是将一台数字电视机顶盒或是其他机器如卫星接收机、DVD影碟机等扩展其功能，可以供多台电视机观看，可以异地遥控，适合一个大家庭在不同房间观看到数字电视机顶盒的信号，而不用另外购置机顶盒副机和另外交纳收视费用（编者注：多台电视机只能共看同一频道）。就像机顶盒安装在每一个房间，每一台电视机上，在每台电视机前观看和操作都同样的方便。随着机顶盒的日趋普及，机顶盒附加装置的运用也越来越广泛，从而也催生出一种新的产品，一个新型的行业。

　　数字电视机顶盒附加装置主要原理是，第一要能够实现异地对机顶盒进行遥控，第二是通过有线或无线的方式将机顶盒输出的音视频信号传输到各个房间的电视机或监视器上。其结构有三大类型：第1种类型是全有线型，如图1所示。

　　其红外遥控信号和机顶盒输出的射频信号，都是通过闭路电视线传送到其他电视机上，每一个终端都有一个红外接收头。第2种类型与第1种相似，但红外遥控部分是通过专用的无线收发转换模块实现无线异地遥控。再将机顶盒的音视频输出信号转换成射频信号，通过分配器将此信号接到各房间的电视机上。就像原来的CATV有线电视传送方式。由于红外接收转发器是独立的。扩展非常方便。第3类如图2所示。其遥控方式同第2类（是无线的），而机顶盒输出的音视频信号是通过小功率的无线转发（一般采用2.4GHz高频段），接收解调出音视频信号供各个房间的电视机在AV状态下观看。并设有4个通道的频段供用户选择（以免同频段机同时工作而产生干扰）。音频设计也满足目前消费水平：为宽频低噪立体声的。这种方式接收和扩展就更方便了，但成本较高。如万利达和新科近期推出的移动DVD，实现了有线电视无线收看。

　　以上三种方式都是利用原来机顶盒的遥控器。可以在不同的房间里对机顶盒进行无线遥控，还可以给每部电视机都添加一个万能机顶盒遥控器，以适合在普通家庭中推广。

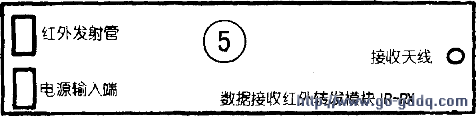

　　这里给大家介绍的是一款适合于广大电子爱好者动手制作的DIY机顶盒附加装置，其特点是成本低。安装使用方便。它采用了模块化；其红外接收转发和音视频转换部分都已经装好。而且还有～一个时尚外形。电子爱好者要做的就只是把原机顶盒的遥控器拆开，按要求焊三条线就可以了，所以一般稍懂电子技术的人都能改装，不用调试就可以现实异地遥控和信号的传送功能。全套电路的工作原理框图见图3。整套DIY机顶盒附加装置由遥控器发射部分A和机顶盒附加装置接收转换部分B两大部分组成：遥控器发射部分A，主要是在原机顶盒遥控器的内部加上了一块无线发射模块TX-3，其外形如图4，外形尺寸是18mm×18mm×8mm，它有一条发射天线和三条引线，其作用是将遥控器发出的指令不仅通过原来的红外媒介传输，同时还通过TX-3模块用无线电的方式发射出去，改变了原来遥控器的红外线遥控方式，增加了遥控距离（在室内可以隔墙遥控，距离达到50米。足够在一个100平方米的家庭任何地方实现对机顶盒遥控）。改装时将TX-3模块的三条引线分别按红线接遥控器电池正极，蓝线接电池负极，黄线（是数据输入端）直接接遥控器内部的红外发光管推动三极管的基极。或是遥控集成电路的输出脚（如柏视通STBl-1000系列数字机顶盒遥控器中AS6122集成电路的第⑦脚）。因为TX-3模块的体积小，很容易将其安装固定在遥控器内。只要接线无误，安装好模块，引出发射天线，无线遥控器就改装好了。如果不想拿机顶盒原配的遥控器进行改装，也可以另购万能型机顶盒遥控器进行改装，只是在改装之前须先按说明书要求将遥控器调整到能够正常遥控自己的机顶盒，再用发射模块按以上方法进行改装。
