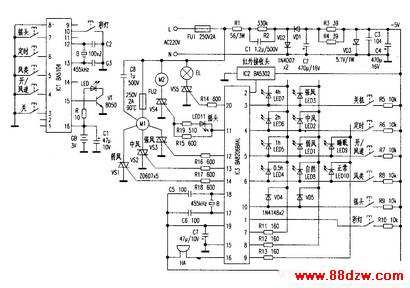

　　蓝宝石FS-35B遥控落地扇采用ICI（BA5104、IC2（BA5302）、IC3（BA8206BA4L）三块集成电路，电路简洁。功能齐全，具有遥控／手动关机、开／风速、风类、定时、摇头和彩灯等功能。依照实物绘出遥控器电路如左图。接收控制器电路如右图所示。

　　电路原理
　　
　　1.遥控器电路
　　
　　由编码集成电路ICl及其外围元件组成。ICl的③～⑦脚、⑩脚分别是关机、开／风速、风类、定时、摇头和彩灯键输入端，①、②脚为用户码输入端。采用悬空接法，对应（图2）VD4、VD5不接，11、14脚悬空不用，12、13脚外接晶振B、电容C22、C3与内部电路组成时钟振荡电路。产生载频信号，将③～⑦脚、⑩脚输入数据编码后由15脚输出。经三极管VT放大后，由红外发射管LED发射红外遥控信息。

　　2.接收器电路
　　
　　主要由直流电源电路、红外接收头IC2、遥控译码集成电路IC3、风扇电机Ml、摇头电机M2和彩灯EL等组成。接通电源。220V交流电源经熔断器FUl，由R1、Cl降压，VDl、VD2整流，C2、C4滤波，R3、R4限流。

　　VD3稳压后产生-5V直流电压为IC2、IC3供电。其中。R1、R2起保护作用，C3滤除高频杂波干扰。使控制电路工作更稳定。

　　IC2为红外接收头。一脚接-5V电源，另一脚接地，输出脚接IC3②脚。IC3为遥控译码集成电路。15脚接正电源；19脚接负电源；17、18脚外接晶振B（455kHz）、电容C5、C6与内部电路构成时钟电路：2脚外接红外接收头，把接收到的红外编码信号输入内部译码电路；③脚为关机信号输入端，按关机键，断开-5V电源，风扇停止工作；⑤脚为风速信号输人端，每按一次风速键，14、13、12脚按序输出低电平，经R18、R17、R16触发双向晶闸管VSl、VS2、VS3。风扇电机Ml按弱风、中风、强风循环运转。同时。相应的风速指示灯LEDl、LED2、LED3点亮；⑥脚为风类信号输入端，按风类键。可以改变风类，14、13、12脚按序输出不等时且有间隔的低电平，风扇电机吹出忽大忽小的阵阵自然风或睡眠风。

　　再按一次风类键。恢复正常风。相应的指示灯LED8、LED9、LED10点亮：

　　④脚为定时信号输入端。可以分别设置0.5、l、2、4小时四段累进计时。

　　每按一次定时键。以0.5小时为单元递增定时。相应的定时指示灯LED4、LED5、LED6、LED7点亮。当LED4～LED7全亮时。指示定时时间是7.5小时。此时按定时键。则解除定时，所有定时指示灯逐个熄灭。当设定了定时时间后。风扇则按定时时间运转，定时终结时。风扇自动关机；⑩脚为摇头信号输入端。按摇头键，11脚输出低电平。VS4导通，摇头电机M2以5r/min转速驱动扇体摇头，改变送风风向。同时摇头指示灯LED11点亮。再按摇头键。风扇停止摇头；①脚为彩灯信号输入端。按彩灯键，（20）脚输出低电平。VS5导通，彩灯EL亮，再按彩灯键，EL熄灭。电路中，FUl是整机熔断器，若电路发生短路性故障。FU1自动熔断；FU2是电机M熔断器，当Ml温升超过90℃时，FU2自动熔断。起到保护的作用。
