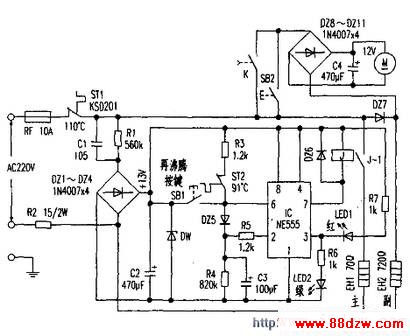

　　广东产阿帕其牌电热水瓶，采用了一块时基集成块NE555组成控制电路。附图为笔者根据实物绘出，供维修参考。

　　电路工作原理
　　
　　接通市电，AC220V经RF／ST1通过C1/R1降压限流，由DZ1～DZ4全桥整流、C2滤波、DW1稳压后得到约13V稳定直流电压给IC时基电路（NE555）供电，该电压又经R3与恒温温控器ST2加到IC⑥脚，再经DZ5、R5送入IC②脚。由于IC⑥脚、②脚均呈高电平，使lC输出端③脚与⑦脚呈低电平，此时继电器J得电吸合，常开触点闭合接通，220V交流电通过J-1加到煮水加热器EH1上，EH1得电工作，同时指示灯（红）发光指示处在煮水状态。

　　当电水瓶的水烧开，而温控器ST2达到温控点91℃时，ST2动作，内部常闭触点断开，IC②、⑥脚失去触发电压，时基电路内部翻转，使③、⑦脚高出高电平，继电器断开，停继续加热，指示灯LED2（绿）点亮指示保温状态，保温加热器EH2继续工作来维持水温。

　　图中SB1接键为再沸腾按钮，当按下SB1时，13V直流电压经SB1、DZ5向C3争充电，同时IC②、⑥脚再次呈高电平，IC内都也再次翻转，使得③、⑦脚再次输出低电平，继电器吸合，EH1得电工作。

　　当C3两端的电压经过电阻R4慢慢泄放掉后，约50秒左右，IC内部再次翻转，再次回到保温状态，这期间足以让电热开水瓶再次达到沸腾状态。

　　杯碰K或按SB2按钮时，220V电压经过保温电热器EH2串联降压后加到由DZ8～DZ11组成的整流桥（实为半波整流），此时出水电机M得电并带动出水泵工作。

　　电路中ST1起防止电热开水瓶无水干烧保护功能。
