三桁瓦牌DKZ-12C电热开水器工作原理
[09-07 23:34:25] 来源:http://www.88dzw.com 厨卫设备|小家电 阅读:8310次
文章摘要:该型电热开水器贮水量大,自动化程度高,使用方便。整机电路由电子程序控制器控制。主加热电路采用三相380V市电供电。加热迅速控温准确。自动进水并有临时补水功能以保证开水充足供应。工作原理其电路原理如附图所示。当水源、电源正常时,接通水、电源后。电热开水器进人待命状态。此时闭合电源总开关S1,三相380V经熔断器FU1、FU2、FU3加至交流接触器电源侧。同时从FU3下端引出一路220V接至控制电路。闭合控制电路电源开关S2,电源指示灯HL1亮,则电子程序控制器按设定程序开始工作。首先接通电磁阀YV电源,YV动作吸合,打开进水阀,自来水自动注入煮水箱。当煮水箱水位上升与水位探针D(低水位)、G(高
三桁瓦牌DKZ-12C电热开水器工作原理,标签:厨卫设备、小家电维修,http://www.88dzw.com该型电热开水器贮水量大,自动化程度高,使用方便。整机电路由电子程序控制器控制。主加热电路采用三相380V市电供电。加热迅速控温准确。自动进水并有临时补水功能以保证开水充足供应。
工作原理

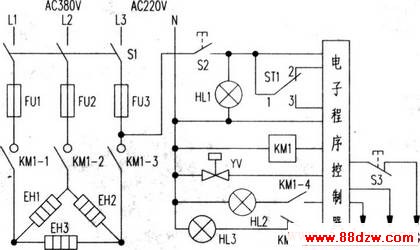

其电路原理如附图所示。当水源、电源正常时,接通水、电源后。电热开水器进人待命状态。
此时闭合电源总开关S1,三相380V经熔断器FU1、FU2、FU3加至交流接触器电源侧。同时从FU3下端引出一路220V接至控制电路。闭合控制电路电源开关S2,电源指示灯HL1亮,则电子程序控制器按设定程序开始工作。首先接通电磁阀YV电源,YV动作吸合,打开进水阀,自来水自动注入煮水箱。当煮水箱水位上升与水位探针D(低水位)、G(高水位)、F(公共端)接触时。电子程序控制器动作。断开电磁阀YV电源。电磁阀失电,关闭进水。同时接通交流接触器KM1电源。KM1受电吸合。其常开主接点KM1-1、KM1—2、KM1—3闭合接通。电加热管EH1、EH2、EH3受电发热对水箱内水加热。常开辅助接点KM1-4接通,加热指示灯HL2(红)亮。当水烧开达到温控器动作值(100℃)时,温控器ST1动作。常闭接点(1)、(2)断开。常开接点(1)、(3)接通;电子程序控制器自动进入下一程序:断开交流接触器KMl电源。KMl失电。主常开接点KM1—1、KM1一2、KM1—3断开。
EH1~EH3停止加热。辅助接点切换、常开接点KM1-4断开加热指示灯HL2灭。常闭接点KM1-5闭合。保温指示灯HL3(绿)亮。自动进入保温工作状态。
另外。在高水位探针中串接一常闭按钮开关S3。当水箱内开水被取用而使水位下降。
但又未降至水位下限时。如果想临时补水。可按一下补水按钮S3。在断开S3同时。电子程序控制器复位。接通电磁阀自动补水,并重复上述程序将水烧开。保证供应充足的开水。
注意:该电热开水器电路图中。电源总开关和熔断器安装在电热开水器外部。为保证安全和使用方便应选择具有漏电保护功能的空气开关,安装在便于操作的开水器附近。
