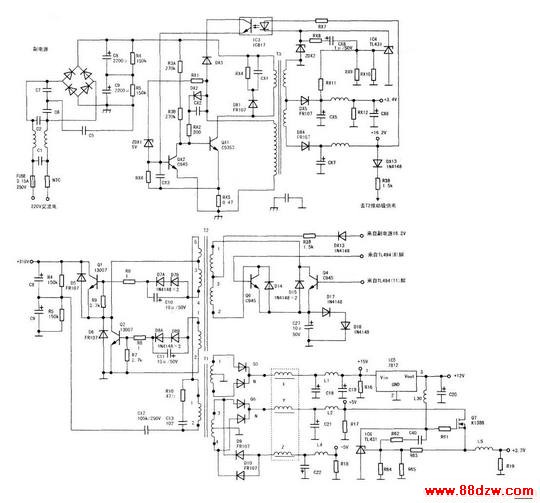

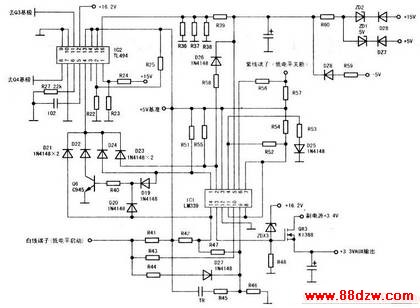

　　自厂家购回批量T2配件后，故障机器全部修复。表1、表2为LM339及TL494在路实测数值（修复后），以供维修参考。

　　表1  LM339各引脚参数

引脚 名称 功能 待机（V） 工作（V） 带负载（V） 1 OUT2 输出2 0.09 0.09 0.09 2 OUT1 输出1 0.06 0.09 0.09 3 VCC 电源 4.85 4.85 4.85 4 IN1- 反相输入1 1.16 1.19 1.19 5 IN1+ 同相输入1 0.19 1.01 0.94 6 IN2- 反相输入2 4.83 4.83 4.83 7 IN2+ 同相输入2 2.39 2.36 2.38 8 IN3- 反相输入3 2.39 2.36 2.38 9 IN3+ 同相输入3 3.08 1.18 1.13 10 IN4- 反相输入4 4.20 0.2 0.14 11 IN4+ 同相输入4 2.39 2.36 2.38 12 GND 地 0 0 0 13 OUT4 输出4 0.08 6.15 6.14 14 OUT3 输出3 4.29 0.09 0.09

　　表2 TL494各引脚参数

引脚 名称 功能 待机（V) 工作（V） 带负载（V） 1 IN- 反相位输入 0 2.41 2.41 2 IN+ 同相位输入 2.43 2.43 2.43 3 NF 反馈控制 0.06 3.35 2.81 4 DT 脉宽调制输出控制 3.77 0.01 0.01 5 CT 振荡1 1.4 1.36 1.24 6 RT 振荡2 3.64 3.66 3.73 7 GND 地 0 0 0 8 C1 脉宽调制输出1 2.25 2.19 2.06 9 E1 地 0 0 0 10 E2 底 0 0 0 11 C2 脉宽调制输出2 2.25 2.19 2.06 12 VCC 电源 16.2 16.2 16.2 13 OC 输出方式控制 4.85 4.85 4.85 14 REF +5V基准输出 4.85 4.85 4.85 15 IN+ 同相输入 4.85 4.85 4.85 16 IN- 反相输入 0.19 0.70 0.78
