　　打开机壳，听“吱吱”声是从高压包发出的，在检查行偏转线阐、行管无间题后，购了一只万能高包，确认跳线准确无误后试机，“吱吱”声仍然不断，于是还原电路。

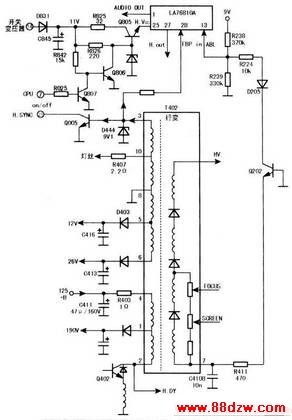

　　冷静分析后认为：故障在行电路的几率极大，到底是在哪一部分呢？首先测+B电压为132V（图纸标注140V），基本正前。测行振荡电源H.VCC（Q805e极）为3.5V，明显不正常，正常应在5V～9V之间。如下图所示，测Q805b极电压为2.25V（正常应为5V～8V），测Q806b极电压为0.5V（正常应在0.1V以下），测Q807b极电压为0.5V（正常应为0.7V左右）。高压包（7）脚ABL输出电为-1.6V，不正常，正常值应不小于OV。

　　断开ADL输出支路R411，故障现不变。短路Q807e、c两极，此时屏上有光栅，但左侧大半部分为黑光栅（约占整个屏幕宽度的4/5），右侧小半部分为青蓝色的光栅（约占整个屏幕宽度的1/5），青蓝色的光栅上有明亮的且宽度均匀的白色回扫线（如右图所示），且无图像、无伴音，偶尔喇叭中发出“哧哧啦啦”声。这时加速极电压为350V，当略微调高至380V时，左侧黑光栅变亮，且有不稳定的图像出现，彩色很淡，仍无伴音。在行输出部分的电容C431、C411、C402、C401、C405、C406两端并联相近容量的电容（容易掩盖故障），并且代换Q401、Q402、D432、D431，均不见好转。根据屏幕上出现的白色亮线，又对场输出电路的重要电容C413、C307、C308、C302、C304、C306并联相近容量的电容，仍无济于事。

　　故障就在行输出部分，为何查不出故障点呢？理清思路、从头开始，决定先换掉以下几只关键电容C827、C431、C411，再换逆程电容。

　　当换掉C411（47μF/160V）后试机，图{致、彩色完全正常。用数字万用表测原C411，容垃只有0.O2μF了。　

　　接下来解决无伴音故障。找来一只带有功放的小音箱，其信号输入端通过一只22μF/25V的电容接一段金属丝，用来检测音频信号的有无。侧LA76810A（1）脚（Audio.Out端）伴音信号正常。音频信号输至一块小放大模块P603（3）脚，从其（1）脚输出，至功放块IC601（TDA8943SF）的（5）脚。测放大模块P603的（1）脚无伴音信号输出。拔下放大模块D603，经查板上的Q621（Y1815）b-e结击穿，换后P603（1）脚有音频信号输出，但功放块TDA8943SF仍无伴音输出，测其工作电为8.5V，正常，换新功放块后，伴音正常。

　　【小结】行供电滤波电容C411（47μF/160V）是个易损件，诱发的故障现象很多。笔者首先也考虑到它，但是并联了一只22μF/250V的电容后，故障现象变化不明显，致使走了许多弯路。

　　伴音电路元件的损坏，很可能是在检修中误将利用功放散热片做地线端，高压窜扰损坏的。
