深堋产JY-8800型有源超重低音炮，卫星通道左右声道均无输出

文章摘要：户将喇叭线接错所致。由于机主等着用，我又无此型号的功放块，决定用TDA2003进行代换。 先把原功放电路板绘制出原理图见右图。代换时先将R1去掉(图中的元件序号是为了方便叙述自行标注的)，C1用220V的换上，R2用3．3Ω的电阻换上，R3用300Ω 的换上，并将R3接在②脚的一端改接在C1、R2的中间焊点上，把喇叭的非接地端切断串入一只470μF的电解电容，正极接④脚，负极接喇叭，见下图中打×处。由于TDAl006是双电流±18v供电，所以把③脚接负电源的铜皮断开，并把TDA2003的③脚用导线连接到地端，TdA2003直接焊入原功放块的插口内，用6只1N4007串联接入+18v里降压

深堋产JY-8800型有源超重低音炮，卫星通道左右声道均无输出,标签：音响维修,收录机维修,MP3维修,http://www.88dzw.com

户将喇叭线接错所致。由于机主等着用，我又无此型号的功放块，决定用TDA2003进行代换。

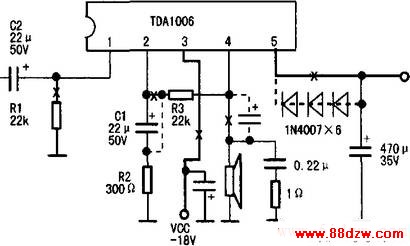

    先把原功放电路板绘制出原理图见右图。代换时先将R1去掉(图中的元件序号是为了方便叙述自行标注的)，C1用220V的换上，R2用3．3Ω的电阻换上，R3用300Ω 的换上，并将R3接在②脚的一端改接在C1、R2的中间焊点上，把喇叭的非接地端切断串入一只470μF的电解电容，正极接④脚，负极接喇叭，见下图中打×处。由于TDAl006是双电流±18v供电，所以把③脚接负电源的铜皮断开，并把TDA2003的③脚用导线连接到地端，TdA2003直接焊入原功放块的插口内，用6只1N4007串联接入+18v里降压后接入TDA2003的⑤脚，另一声道也按此法改制。经过这样改装后，用户非常满意。
   小结：用TDA2003的代换原则是：电压不能超过14V，散热片应足够大，元件连线不能有错误，输出端不应有短路。因功放块损坏时周围阻容元件也可能有击坏的，一定要仔细检查，以免代换失败。
