　　根据故障现象，估计是机内电源保险烧断。

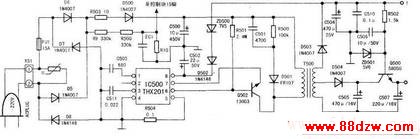

　　打开机壳。发现低压供电的开关集成块IC500表面炸裂，上面的字符亦不翼而飞，因而不知其具体型号。根据实物绘出低压供电部分电路如附图，经过查资料并与该电路图分析比较，发现该集成块应该是THX201。于是换上THX201，并更换击穿短路的Q502（13003，用13005代换）及烧断的R503（10Ω）之后，插上插头通电，正常的“嘀”声出现，显示屏上也出现了矩形的流水循环灯，用万用表测量低压供电D504输出端电压约为5V，D503输出端电压为15V（面板标注为15V）。按下电源开关，显示屏变为0，再按下加热键，显示屏瞬间由1200℃变为矩形流水循环灯显示屏（即保护关机状态）。接下来对电路进行了全面检测，没有发现任何元件参数不符。在晚上用电高峰期（市电电压约170V），再次检修该电磁炉时，刚插上电源插头，面板上的显示屏和所有发光管都成了秒闪，蜂鸣器“嘀—嘀—”叫个不停。此时测量稳压5V输出端电压不足4v，说明低压供电有问题。再检测，没有发现元器件参数不对。经分析，可能是开关管Q502导通不够所致。于是，将R501由原来的2.4MΩ改为2.0MΩ，D504输出端电压升到7.22V，D503输出端电压也变为17.29V，再测Q500的5V稳压输出端电压变为4.92V（由数字表测出）。然后放锅、通电，电磁炉一切正常了。

　　究其原因，更换IC500后仍不加热，可能是集成块型号不准确。引起输出电压低于正常值，导致控制芯片所需的5V稳压电路不能正常输出稳定的5V电压所致。同时，印制板上的15V电压也在一定程度上影响了笔者对故障现象的分析。
