康佳T2573S彩电开机光栅时暗时亮，光栅亮时偶尔伴有回扫线，但不明显

文章摘要：根据经验，行扫描、亮度电路、末级视放电路、开关电源、图像中频滤波等电路轻微出现损坏都会出现此故障。开机，测各电路电压都在正常范围内，故障出现时B2（FBT）（7）脚电压在-16V～8V之间变化，用DT9205数字表测G2电压为+410V，且测时闪烁症状消除，拿开表笔又出现。考虑到万用表内阻的作用，认为加速极电位器接触不良，调一调便可以了。但是在调加速时，图像出现偏色、散焦现象，怎么也调不好，索性把FBT换为新的，但故障依旧，证明原行包没有问题。找来图纸分析，也没发现问题。无意中发现在故障出现时，G1管座的电位有+20V左右的变化，正常工作时为0.7V。查看电路图（见图），发现此机关机消亮点电路

康佳T2573S彩电开机光栅时暗时亮，光栅亮时偶尔伴有回扫线，但不明显,标签：电视维修,http://www.88dzw.com

　　根据经验，行扫描、亮度电路、末级视放电路、开关电源、图像中频滤波等电路轻微出现损坏都会出现此故障。开机，测各电路电压都在正常范围内，故障出现时B2（FBT）（7）脚电压在-16V～8V之间变化，用DT9205数字表测G2电压为+410V，且测时闪烁症状消除，拿开表笔又出现。考虑到万用表内阻的作用，认为加速极电位器接触不良，调一调便可以了。但是在调加速时，图像出现偏色、散焦现象，怎么也调不好，索性把FBT换为新的，但故障依旧，证明原行包没有问题。

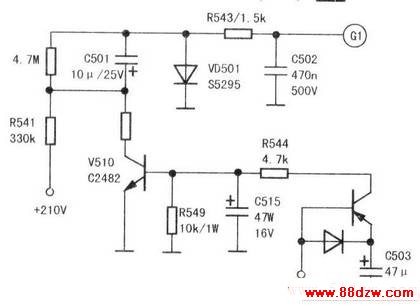

　　找来图纸分析，也没发现问题。无意中发现在故障出现时，G1管座的电位有+20V左右的变化，正常工作时为0.7V。查看电路图（见图），发现此机关机消亮点电路正是利用G1脚电压来实现的。在一般彩电中，G1往往是直接接地，此机则是利用关机时在G1产生一个-150V左右的电压，来消除显像管关机时出现的亮点（称之为“截止型”消亮点电路）。经检查，发现R543开路，更换R543后，实测G1为+0.4V左右，故障排除。注：正常工作时G1脚电压因VD501的原因使该脚电压保持在0.7V左右。

　　康佳从14英寸到34英寸彩电，大部分采用这种电路，经常会出现此闪烁现象。分析认为，R543原为1.5kΩ1/4W，将其更换为2kΩ/1W即可。
