创维29SM9000（3T36机芯）彩电，开机三无

文章摘要：开机指示灯壳，说明电源基本正常，故障可能在CPU、行电路，或由前维修员焊接不良造成。拆机检查，电路板大部分已被焊过。测量电源各路输出正常，在按“待机”键时测CPU“开机”脚电压有高低变化，说明CPU基本正常。检查行电路无明显短路，继续检查，发现行推动变压器初级无电压，限流电阻R341上端也无电压，顺线路找到R629（见上图），发现其已开路，经测与之相连的待机开关管Q604的c、e极击穿。更换R629和Q604后开机，图声正常，试机30分钟没发现光栅忽大忽小故障，以为此故障已修好，遂交付用户。时隔半日，用户又将机子送回说光栅还是忽大忽小。试机，只见

创维29SM9000（3T36机芯）彩电，开机三无,标签：电视维修,http://www.88dzw.com

　　开机指示灯壳，说明电源基本正常，故障可能在CPU、行电路，或由前维修员焊接不良造成。

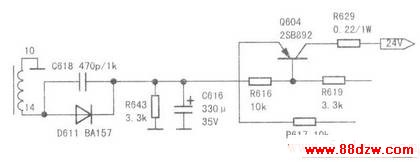

　　拆机检查，电路板大部分已被焊过。测量电源各路输出正常，在按“待机”键时测CPU“开机”脚电压有高低变化，说明CPU基本正常。检查行电路无明显短路，继续检查，发现行推动变压器初级无电压，限流电阻R341上端也无电压，顺线路找到R629（见上图），发现其已开路，经测与之相连的待机开关管Q604的c、e极击穿。更换R629和Q604后开机，图声正常，试机30分钟没发现光栅忽大忽小故障，以为此故障已修好，遂交付用户。

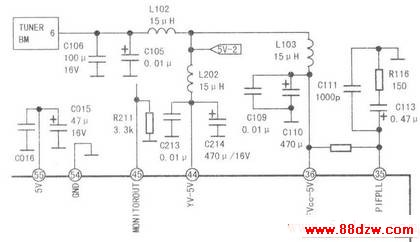

　　时隔半日，用户又将机子送回说光栅还是忽大忽小。试机，只见光栅抖动忽大忽小，而图声正常；有时光栅压缩成只有两厘米宽，且无图无声，光栅特别壳，行幅变小且有S型扭曲，怀疑供电有问题。拆机，测量电源各路输出正常，检查超级芯片8823各供电端，发现（36）、（44）脚电压只有3V左右（正常时5V），且不停波动，当其低于2V时行场压缩，无图、白光栅。由于此5V给多处供电，所以采用分割法分别断开各路供电，当断开L1O3后（见下图），5V电压恢复正常。测（36）脚对地电阻只有20Ω~30Ω，不稳定，检查发现电容C1O9严重漏电，更换一只同容量电容并恢复其他电路试机，图声正常。只是场抖动厉害，测5V电压降到4.5V左右且不稳定。后查出5V瓷片滤波电容C1O5、C213都有不同程度的漏电。为保险起见，把5V供电上所有的瓷片电容全部换新后试机，一切正常，故障彻底排除。
