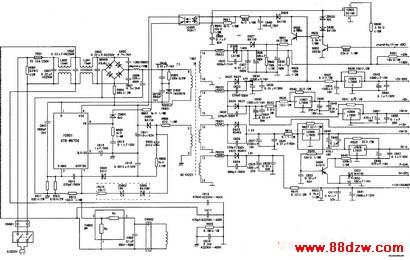

文章摘要:(3)待机控制当CPU待机控制脚输出低电平时,Q602截止,其集电极为高电平,Q603截止,不影响IC603内部发光二极管两端的电压,以IC601为核心的开关稳压电源电路处于正常工作状态。当CPU待机控制脚输出高电平时,Q602导通,集电极为低电平,一方面使IC603内部二极管负端电压接近于0V,因此时二极管正端电压不变,则流过IC603内部二极管的电流较大,经光电耦合及IC601内部电路的控制,使振荡器进入间歇振荡状态,从而实现待机控制。另一方面,Q602导通使Q603也随之导通,此时T601(16)~(18)绕组的感应电压先经D627、C639整流滤波,再通过R631及Q603的e、c极后
创维6P18机芯彩电电路原理分析,标签:电路设计,http://www.88dzw.com (3)待机控制
当CPU待机控制脚输出低电平时,Q602截止,其集电极为高电平,Q603截止,不影响IC603内部发光二极管两端的电压,以IC601为核心的开关稳压电源电路处于正常工作状态。
当CPU待机控制脚输出高电平时,Q602导通,集电极为低电平,一方面使IC603内部二极管负端电压接近于0V,因此时二极管正端电压不变,则流过IC603内部二极管的电流较大,经光电耦合及IC601内部电路的控制,使振荡器进入间歇振荡状态,从而实现待机控制。
另一方面,Q602导通使Q603也随之导通,此时T601(16)~(18)绕组的感应电压先经D627、C639整流滤波,再通过R631及Q603的e、c极后分为两路:一路给IC603内部二极管供电,另一路给Ic604供电,经IC604稳压,输出+5V电压,给数字板上的CPU供电,以保证CPU在待机时能正常工作。
(4)保护控制
1)过压保护当输入的市电电压过高时,IC601(4)脚电压升高,当达到上限值(27.7V)时,IC601内部过压保护电路启动,振荡器迅速停止振荡,MOS管被关断,开关电源停止工作,从而实现过压保护。
2)过流保护当因某种原因出现过流时,输出电压下降较大,则T601(2)~(3)绕组所产生的感应电压也大幅下降,即D603、D604整流后的电压(IC601(7)脚电压)下降,当(7)脚电压降至0.73V时,内部电路使振荡器迅速停止振荡,MOS管被关断,开关电源停止工作,从而实现过流保护。
3)过热保护当IC601内部基板超过150℃并持续80μs时,内部的过热保护电路启动,振荡器停止振荡,MOS管关断,开关电源停止工作,从而实现过热保护。
三、数字板电路分析

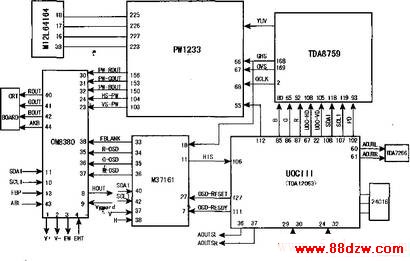

创维6P18机芯数字板电路框图如上图所示。
由高频头(11)脚输出的中频信号分别经图像、伴音声表面滤波器陷波后,从UOCⅢ的(24)、(25)和(29)、(30)脚进入IC内部,经内部的多级高放AGC、中放AGC控制及音视频切换等电路后,音频信号从(60)、(61)脚输出,送入音频功放处理电路进行功率放大;从(36)、(37)脚输出音频信号送至音频输出端口;模拟三基色信号分别由(85)~(87)脚输出,送到A/D转换器TDA8759的(80)、(65)、(52)脚。TDA8759将模拟信号变成数字信号后送人PW1233进行逐行处理,处理后的信号从PW1233(150)、(153)、(156)脚输出,送往视频处理电路OM8380,最后从OM8380(40)~(42)路输出RGB三基色信号,送到视放电路进行视频放大。
UOCⅢ的(22)、(67)脚输出行、场同步信号,送到TDA8759(105)、(100)脚,经过处理后,从(168)、(169)脚输出送到PW1233的(66)、967)脚进行数字化处理,然后从PW1233的(103)、(104)脚输出,送入OM8380的(23)、(24)脚,以控制内部行、场振荡器的频率与相位,最后从OM8380的(8)脚输出行HOUT信号至行激励电路,从OM8380的(1)、(2)脚输出场振荡信号送至场输出电路。
CPU电路集成在UOCⅢ内部,其中(98)、(99)脚是外接存储器总线控制脚,(123)脚是待机控制脚,(88)脚是电源输入脚。本机设有IC数据写入接口,无需拆下存储器即可进行写入。操作的方法是:从右下侧揭开AV贴纸,可以看到内藏的IC数据接口,插上存储器写入器,便可进行写入操作,写完后,将贴纸恢复原位即可。
UOCⅢ(TDA12063)是在TDA9373的基础上增加图像、伴音中频处理集合而成的新IC,是NXP公司的第三代超级单芯片。

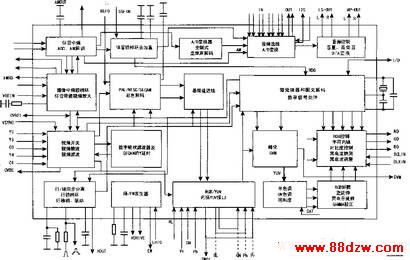

UOC3Ⅲ作为这个方案的前端模拟解码,集成了MCU、中放、视频解码、YUV和RGB处理、自适应梳状滤波器,并含有数字化的音频处理电路,如下图所示。
