　　6.视放电路
　　
　　6P18机芯彩电的视放电路主要采用三只T19A611IQ，

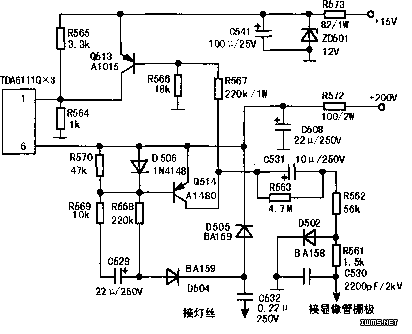

　　该机芯彩电的关机消亮点电路主要由Q513、Q514及外围电路组成，如下图所示。该电路为束流截止型消亮点电路。当正常工作时，灯丝电压经C532、D504加到Q514基极。Q514导通。+200V经Q514发射极→Q514集电极→C531正极→c531负极→R562→13502→地，则显像管栅极电位约为0.7V。同时，Q531基极为高电位，则Q513截止，不影响TDA6111Q（1）脚电压。关机瞬间，灯丝电压消失，Q514截止，由于电容c531两端电压不能突变，则C531的负极变为负高压，则栅极也变为负高压，电子束截止；另一方面，由于电容c541中存有电压，且Q513基极为低电位，则Q513导通，+15V电压经R573及Q513的集电结加至TDA6111Q的（1）脚，则CRT的阴极电位升高，电子束截止，即在关机瞬间电子束迅速进入截止状态。

　　7.电源电路
　　

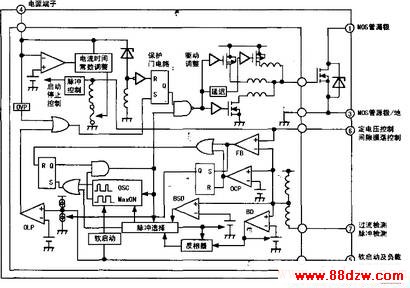

　　6P18机芯彩电的开关稳压电源电路采用日本三肯半导体公司生产的sTR—W6756（IC601）。该厚膜块内置反馈型控制器和高耐压金属氧化物场效应管，是一款大功率开关稳压电源专用集成电路，内部电路如下图所示，引脚功能见下表。

　　STR-W6756在准共振工作方式的基础上增加了Bottom-Shik功能，即电源在待机或负载较轻时，以间隙振荡方式工作，从而提高中小负载时电源的效率。另外，该膜块内含过压、过流及过载保护电路，并设有最大ON时间限制电路。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 场效应管漏极 270 5 软启动及过载检测 0.2 2、3 场效应管源极 0 6 定电压控制输入 1.2 4 启动电源 18 7 过流反馈端子 0.8

www.88dzw.com

　　（1）启动与振荡
　　
　　该机芯彩电的电源电路如下图所示，AC220V电压整流滤波后，经开关变压器T601初级绕组从IC601（1）脚进入，加到内部场效应管的漏极。与此同时，经低通滤波后的AC220V电压经R604、C611降压滤波后，送到IC601（4）脚（VCC端），当此脚电压升到18V时，电路启动，振荡器开始振荡，经驱动电路送至场效应管的控制栅极，Mos管导通，T601绕组中有电流流过，整个开关电源开始工作。

　　MOS管导通时，T601的各级处于储能状态。当电压上升到一定幅度时，MOS管源极电流产生的压降会使IC601内部的比较器翻转，从而使振荡器停振，MOS管关断。此时，T601次级各绕组通过各自的续流二级管和滤波电容释放能量，给后级各负载提供电压；在此期间，MOS管源级对地电阻两端的压降为零，控制比较器再次翻转，振荡器开始振荡，MOS管再次导通，如此循环往复，振荡得以维持，开关电源就可以持续不断地工作。

　　当电源启动困难或不启动时，应重点检修IC601（4）脚外围电路。启动瞬间IC601（4）脚电压由AC220V降压后提供：电源启动后，（4）脚供电则由T601的（2）～（3）绕组的感应电压经D605、C611整流滤波后提供。

　　（2）稳压控制
　　
　　当输入的交流电压升高或负载变轻时，T601次级电压将升高，此电压经R630送给误差放大器1C602（SE140），与基准电压进行误差比较和放大，IC602（2）脚输出电压使得IC603内部的发光二极管负端电压下降；同时，12V输出电压经D628、R629送到光耦IC603内部二级管的正端，此电压比正常时要高，因此IC603内部发光二极管的导通程度加深，发光亮度增强，经光电耦合，使IC603内部的光敏三极管电流增大，此加大的电流直接反馈到IC601（6）脚，在内部控制电路的作用下，MOS管提前进入关断状态，即MOS管的占空比减小，则输出电压降低，从而达到稳压的目的。当输入控制电压下降或负载变重时，其控制过程与上述过程相反。
