创维6P18机芯彩电电路原理分析

文章摘要：脚号功能电压(V)脚号功能电压(V)1左声道输出6.49地02左声道输出6.410空脚03电源1311空脚1.34输入11.312输入21.35空脚1.313电源136静音控制414右声道输出6.47待机控制615右声道输出6.48地0 www.88dzw.com4.SVM电路SVM是电子束扫描速度调制电路的简称，其目的是为了补偿亮度变化过程中的瞬态失真。该机芯彩电的SVM电路如下图所示。数字板输出的SVM信号经Q701～Q703倒相放大整形后，送入由Q704、Q705组成的NPN复合管射随器。缓冲放大后的信号经R711、C707或R710、C706低通滤波，将亮度信号的微分分量送入由Q7

创维6P18机芯彩电电路原理分析,标签：电路设计,http://www.88dzw.com

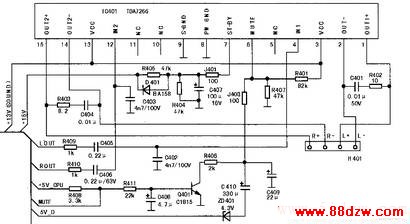

脚号 功能 电压(V) 脚号 功能 电压(V) 1 左声道输出 6.4 9 地 0 2 左声道输出 6.4 10 空脚 0 3 电源 13 11 空脚 1.3 4 输入1 1.3 12 输入2 1.3 5 空脚 1.3 13 电源 13 6 静音控制 4 14 右声道输出 6.4 7 待机控制 6 15 右声道输出 6.4 8 地 0

www.88dzw.com

　　4.SVM电路
　　
　　SVM是电子束扫描速度调制电路的简称，其目的是为了补偿亮度变化过程中的瞬态失真。该机芯彩电的SVM电路如下图所示。

　　数字板输出的SVM信号经Q701～Q703倒相放大整形后，送入由Q704、Q705组成的NPN复合管射随器。缓冲放大后的信号经R711、C707或R710、C706低通滤波，将亮度信号的微分分量送入由Q706、Q707组成的NPN复合管进行放大，最后送入调制线圈，形成调制电子束流，以达到勾边效果。

　　当正极性速度调制信号进入激励电路时，Q704导通，Q705截止，于是Q706截止，Q707导通，SVM电流流入速度调制线圈，这时由C711供电，调制电流由C711→SVM线圈→L701→Q707集电极→Q707发射极→地→C711负极。

　　当负极性速度调制信号进入激励电路时，Q704截止，Q705导通，于是Q707截止，Q706导通，VSM调制电流流通路径为：140V→Q706发射极→Q706集电极→L703→L701→SVM线圈→C711正极→C711负极→地。显然，此时+140V给C711充电。

　　综上所述，当亮度信号中出现超过一定幅度的亮暗变化信号时，亮度信号经过一系列处理，得到高速变化的微分分量，再经放大、整形，形成调制电流去调制扫描速度，调制电流使电子束扫描随着亮度信号的过渡而进行加速或减速，从而使图像的边沿产生一种轮廓加强的效果，这样亮度显着变化的图像轮廓就会变得更清晰、更鲜明，即实现了水平轮廓补偿。

　　5.图像旋转电路
　　
　　由于不同地区具有不同的地磁场，当地磁场发生变化时，使电子速扫描方向发生变化，从而导致图像偏离正常位置。为此，本机芯彩电设置了图像旋转电路，以克服图像倾斜的问题。

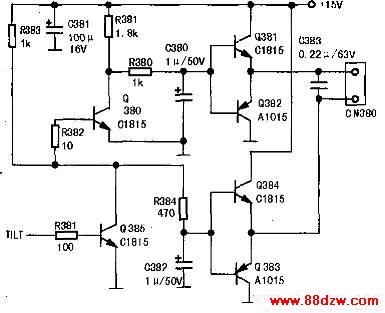

　　当UOCⅢ（13）脚输出正极性的TILT信号时，经R381隔离送到Q385基极，如下图所示。经Q385倒相激励放大，其集电极输出负极性的TILT信号，分两路向后级传送：

　　一路经Q380倒相放大，其集电极输出正极性的TILT信号，经R380、（2380积分后，送至Q381、Q382基极，使Q381导通、Q382截止；另一路经R384、C382积分，送至Q383、Q384基极，使Q383导通、Q384截止。由于Q381与Q383导通，因此流经线圈的回路的电流是：+15V电源→Q381集电极→Q381发射极→地磁校正线圈→Q383发射极→Q383集电极→地。

　　当输入负极性的TILT信号时，经Q385倒相放大，一路使（2384导通、Q383截止；另一路经Q380倒相放大，使Q382导通、Q381截止。由于Q382和Q384导通，则流经线圈的回路电流是：+15V电源→Q384集电极→0384发射极→地磁校正线圈→Q382发射极→Q382集电极一地。

　　由于输入信号极性可以进行改变，因此可通过改变地磁校正线圈的电流方向及大小来实现地磁旋转校正的目的。
