一种智能机器人系统设计和实现

文章摘要： 我们从广泛意义上理解所谓的智能机器人，它给人的最深刻的印象是一个独特的进行自我控制的"活物".其实，这个自控"活物"的主要器官并没有像真正的人那样微妙而复杂。智能机器人具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。除具有感受器外，它还有效应器，作为作用于周围环境的手段。这就是筋肉，或称自整步电动机，它们使手、脚、长鼻子、触角等动起来。我们称这种机器人为自控机器人，以便使它同前面谈到的机器人区分开来。它是控制论产生的结果，控制论主张这样的事实：生命和非生命有目的的行为在很多方面是一致的。正像一个智能机器人制造者所说的，机器人是一

一种智能机器人系统设计和实现,标签：电路设计,http://www.88dzw.com

　 我们从广泛意义上理解所谓的智能机器人，它给人的最深刻的印象是一个独特的进行自我控制的"活物".其实，这个自控"活物"的主要器官并没有像真正的人那样微妙而复杂。智能机器人具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。除具有感受器外，它还有效应器，作为作用于周围环境的手段。这就是筋肉，或称自整步电动机，它们使手、脚、长鼻子、触角等动起来。我们称这种机器人为自控机器人，以便使它同前面谈到的机器人区分开来。它是控制论产生的结果，控制论主张这样的事实：生命和非生命有目的的行为在很多方面是一致的。正像一个智能机器人制造者所说的，机器人是一种系统的功能描述，这种系统过去只能从生命细胞生长的结果中得到，现在它们已经成了我们自己能够制造的东西了

　　嵌入式是一种专用的计算机系统，作为装置或设备的一部分。通常，嵌入式系统是一个控制程序存储在ROM中的嵌入式处理器控制板。事实上，所有带有数字接口的设备，如手表、微波炉、录像机、汽车等，都使用嵌入式系统，有些嵌入式系统还包含操作系统，但大多数嵌入式系统都是是由单个程序实现整个控制逻辑。嵌入式技术近年来得到了飞速的发展，但是嵌入式产业涉及的领域非常广泛，彼此之间的特点也相当明显。例如很多行业：手机、PDA、车载导航、工控、军工、多媒体终端、网关、数字电视……

　　1 智能机器人系统机械平台的搭建

　　智能机器人需要有一个无轨道型的移动机构，以适应诸如平地、台阶、墙壁、楼梯、坡道等不同的地理环境。它们的功能可以借助轮子、履带、支脚、吸盘、气垫等移动机构来完成。在运动过程中要对移动机构进行实时控制，这种控制不仅要包括有位置控制，而且还要有力度控制、位置与力度混合控制、伸缩率控制等。智能机器人的思考要素是三个要素中的关键，也是人们要赋予机器人必备的要素。思考要素包括有判断、逻辑分析、理解等方面的智力活动。这些智力活动实质上是一个信息处理过程，而计算机则是完成这个处理过程的主要手段。

　　机器人前部为一四杆机构，使前轮能够在一定范围内调节其高度，主要功能是在机器人前部遇障碍时，前向连杆机构随车轮上抬，而遇到下凹障碍时前车轮先下降着地，以减小震动，提高整机平稳性。在主体的左右两侧，分别配置了平行四边形侧向被动适应机构，该平行四边形机构与主体之间通过铰链与其相连接，是小车行进的主要动力来源。利用两侧平行四边形可任意角度变形的特点，实现自适应各种障碍路面的效果。改变平行四边形机构的角度，可使左右两侧车轮充分与地面接触，使机器人的6个轮子受力尽量均匀，加强机器人对不同路面的适应能力，更加平稳地越过障碍，并且更好地保证整车的平衡性。主体机构主要起到支撑与连接机器人各个部分的作用，同时，整个机器人的控制系统就安装在主体之中。后部机构与主体刚性连接，配备有电机驱动车轮，主要起支撑作用，并配合前轮实现转向。

　　2 智能机器人控制系统硬件结构设计

　　2.1 控制系统总体硬件结构

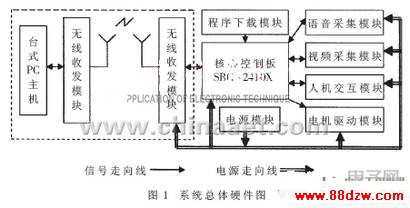

　　智能机器人控制系统的硬件系统方案设计如图1所示。远程监控端由台式PC主机通过RS232或网络接口连接无线收发模块，完成图像、语音的收集和显示播放再现，监视现场机器人的周围环境，必要时可以通过无线收发模块发送控制命令，完成控制任务。由于研制的进度，本部分即虚线框内的功能正在开发，是今后研究的重点；现场机器人控制端由核心控制板模块、视频采集模块、语音采集模块、人机交互模块、程序下载模块、电机驱动模块、电源模块、无线收发模块等组成。
