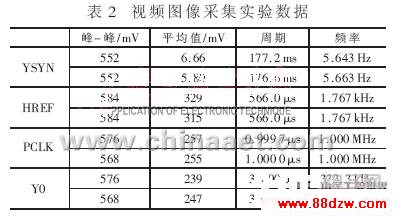

　　从以上的图与表可以清楚地看出：系统的控制信号非常完整和稳定，没有出现毛刺、变形等情况，给检测读取带来了方便。Y0数据信号也很规整，其他数据信号，如Y1～Y7也是如此。Y0的波形图中有些段是低电平，出现的位置不一样，这是因为摄像头移动的时候，环境光发生了变化，引起整个Y数据变化，从Y0数据也可以清楚看出这一点，并且从图像上也能很明显地感到图像在实时移动变化着。

　　4.2 直线爬坡试验

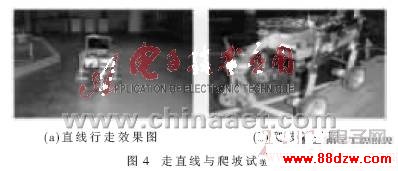

　　对于移动机器人来说，在非结构化环境中，最典型的情况就是平地、斜坡与台阶，对其走直线与爬坡的试验如图4所示。

　　实验场地是绿色毛毯状物质。机器人上电工作之后，就开始在控制算法下运行电机控制任务，输出控制信号，驱动电机运行，机器人就沿着直线方向以0.17 m/s（理论计算值最高可达0.183 m/s）的速度前进。反复进行10次路径长为5 m的直线行走实验，发现最大偏差为0.25 m，最小偏差为0.08 m，平均偏差为0.184 m。分析其原因，是由于电机的负载能力、启动特性、机械结构、机器人的重心位置及轮子与地面的摩擦阻力等因素所造成的。

　　在爬坡实验中，主要测试的是机器人单侧爬坡的能力和效果。斜坡的倾斜角度是可调整的。对其进行了9次的爬坡实验，角度从20°～60°的范围变化，发现随着角度每增加，爬坡的难度将变得越来越困难。当在36°左右时，机器人还能够保持整体结构平衡，能够沿着斜坡运动前进并能越过障碍，而在41°左右时就无法前进。这些结果显示，机器人爬坡能力较强，能够翻越比较大的斜坡。但有些地方需要改进，如运动轮子摩擦不够，轮子宽度较窄，后轮驱动力稍有不足，与其相连的机械结构臂刚度不够等。今后需对其进行仿真优化。

www.88dzw.com

　　4.3 智能巡线试验

　　机器人的巡线可用于机器人比赛、自动化无人工厂、仓库、服务机器人等领域，因此研究巡线实现过程有一定的现实意义。试验如图5所示。



　　实验场地是绿色毛毯状物质，其中白线宽度为30 mm。在启动试验平台之前要调整摄像头视角，如果视角太大，则循线精度很难保证，甚至会脱离预期的轨迹。经过试验验证，当摄像头光轴与地面夹角大约为60°左右时，其循线可靠性及精度能够得到很好的保证。



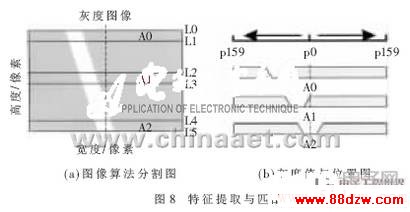

　　②把图像分成三个图像带：A0，像素从L0～L1；A1，像素从L2～L3；A2，像素从L4～L5；再把每个带分成左右两半，其像素从中间开始向两边递增，即从p0～p159，并分别给出权值，求其每点的灰度值与相应点权值并求出总和，其表达式为：

　　Sj＝V1*1+V2*2+…+Vi*i+…+Vn*n
    (Vi为灰度值，i为权值；0≤n≤159，n为整数；L0≤j≤L1或L2≤j≤L3，j整数)
