555构成的汽车空调控制器
[09-14 00:55:00] 来源:http://www.88dzw.com 日用电器 阅读:8965次

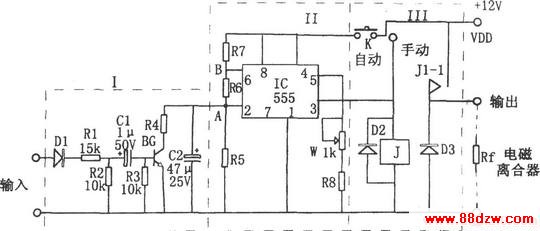

文章摘要: 如图所示为汽车空调控制电路。该控制器由频率/电压转换电路、触发器、继电器控制电路等组成。其中控制器的输入端接气缸内的点火线圈,因点火线圈的通、断频率与车速成正比,即f=nz/2×60(Hz),式中z为汽车的气缸数,n为发动机每分钟的转数。在无输入脉冲时.BG处于截止状态。555因②脚电位高于1/3VDD而处于复位状态,C2进行充电。当有输入脉冲时,BG导通,C2进行放电,且当输入脉冲超过一定数值后,因BG的导通次数增多,使C2的放电速率高于通过R7、R6的充电速率,从而导致A点电位低于触发电平1/3VDD,使555发生置位,③脚输出的高电平使J吸合,触点J1-1接通,使输出端的电磁离合器动作
555构成的汽车空调控制器,标签:电路设计,http://www.88dzw.com
如图所示为汽车空调控制电路。该控制器由频率/电压转换电路、触发器、继电器控制电路等组成。其中控制器的输入端接气缸内的点火线圈,因点火线圈的通、断频率与车速成正比,即f=nz/2×60(Hz),式中z为汽车的气缸数,n为发动机每分钟的转数。
在无输入脉冲时.BG处于截止状态。555因②脚电位高于1/3VDD而处于复位状态,C2进行充电。
当有输入脉冲时,BG导通,C2进行放电,且当输入脉冲超过一定数值后,因BG的导通次数增多,使C2的放电速率高于通过R7、R6的充电速率,从而导致A点电位低于触发电平1/3VDD,使555发生置位,③脚输出的高电平使J吸合,触点J1-1接通,使输出端的电磁离合器动作,启动空调机。当输入的点火脉冲频率降低(即车速减慢)后,A点电位又恢复到高于1/3VDD,使555复位,继电器J释放,触点J1-1断开,相应空调机无电自动关闭。
