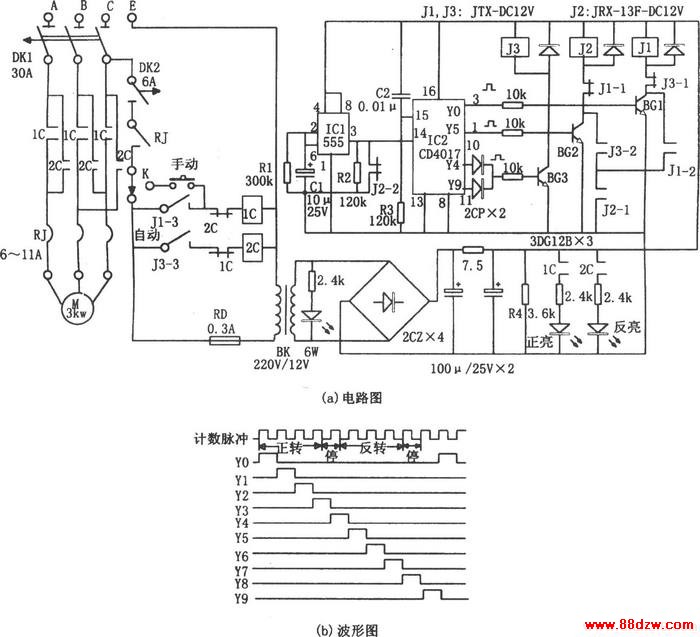

如图所示为大型滚筒式洗衣机电控器电路。该控制器由脉冲发生器、计数器、继电器控制电路、降压整流电路等组成。其中降压整流电路为整个控制器提供直流电压。

脉冲发生器是由IC1(555)和R2、R1、C1等组成的多谐振荡器，其振荡周期为T≈0.693(R1 R2)C1。计数器IC2采用十进制计数/脉冲分配器CD4017，其以IC1的输出脉冲作为时钟信号，在Y0～Y9端分别连续循环输出周期与计数脉冲周期相同的高电平，输出的Y0、Y4、Y5、Y9依次对BG1、BG2、BG3进行开关控制，启动继电器J1、J2、J3，从而控制接触器1C,2C接通三相交流电机电源，按洗衣机时序完成洗涤功能。

本控制器可实现机械触点式控制器相同的正转→停→反转→停的功能。
