MAX2369

MAX2369是一个用于蜂窝电话的、完整的双频三模发射器芯片。它适用于三模或双模移动电话、人造卫星、无线数据链接(WAN/LAN)、高速数据调制器、高速数字无绳电话和无线局域网(WLl。)等领域。 主要技术特点如下： ·RF工作频率为800～1000 MHz/1700～2000 MHz； ·I/O调制方式； ·工作电压 2.7～ 5.5 V； ·电源电流(在VGC=2.5 V时，加上本振缓冲器电流10 mA)：PCS方式为130～160 mA，蜂窝数字方式为133～165 mA，调频方式为ll5～143 mA，睡眠模式为20uA； ·RF输出功率调频方式为 12 dBm，其余方式为 7 dBm； ·功率控制范围为30 dB(VGC=0.5～2.5 V)； ·工作温度为-40～ 85℃； ·有与SPITM/QSPITM/MICROWIRETM兼容的3线串行总线； ·单边带上变频，可免去SAW滤波器。

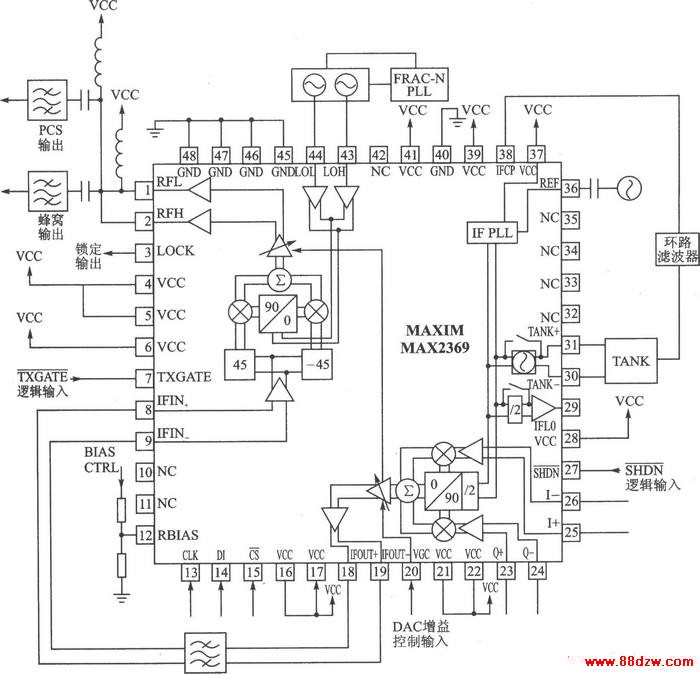

MAX2369典型应用电路
