RFPICl2F675F

rfPICl2F675H/F/K是内嵌8位CMOS微控制器的发射器。它符合US FCC Part 15.231和European EN 300 220规则要求，可用于无键进入系统(RKE)、车库门开门器、遥测/监测(轮胎压力，水、电、气表，贵重物品跟踪)、无线安防系统和无线遥控等领域。 主要技术特点如下： · ·工作频率为230～930 MHz(rfPICl2F675K：260～350 MHz,rfPICl2F675F：390～450 MHz，rfPICl2F675H：850～930 MHz)； ·输出功率为 6～-l5 dBm，分4档，可调节； ·ASK数据发射速率为0～40 Kb／s，FSK数据发射速率为0～20 Kb／s； ·工作电压为2.5～5.5 V： ·工作电流为l4 mA，低功耗睡眠模式电流为0.1～500 uA； ·电路仅需少量的外部元件； ·芯片内嵌RISC中央处理器，33个12位字长的指令，所有指令为单周期指令； ·8位字长的数据，内置4 MHz，运行速度为l us的指令周期； ·7个特殊功能的硬件寄存器，两级硬件堆栈，直接、间接和相对寻址方式； ·1024×12字Flash可编程存储器，64×8字节数据存储器(SRAM)，128×8字j E2PROM数据存储器； ·在线串行编程(ICSPTM)。

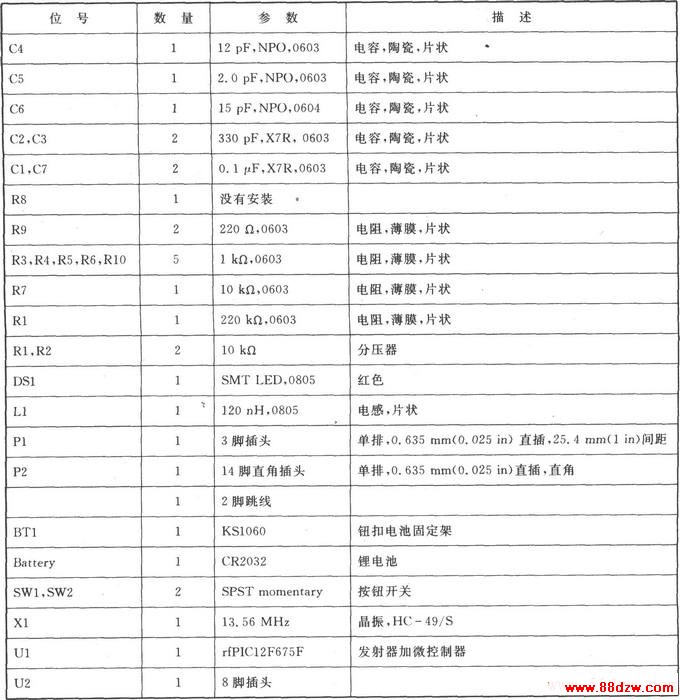

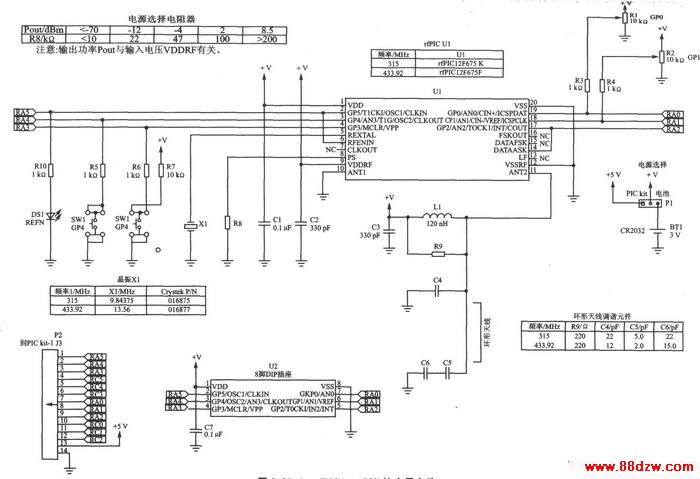

rfPICl2F675F的应用电路 rfPICl2F675F应用电路元器件
