用收发、编解码模块的无线抢答器电路,标签：电路设计,http://www.88dzw.com该抢答器采用无线电遥控原理，其遥控距离可达10米以上。
1发射电路
发射电路主要由无线电发射头TDC1808和专用编码集成电路MC145026组成，见图1。
编码集成块MC145026管脚功能如图2。它由时钟振荡器、分频器、地址/数据编码输入电路以及数据选择与缓冲器等几部分构成。时钟振荡器及分频器向整个编码器提供基准时钟，以协调各部分的工作。地址/数据编码输入电路将输入的不同地址及数据转变为相应的编码信号，以不同脉冲宽度及数目来表征不同指令。数据选择与缓冲电路将电路的并行码变为串行码并输出。
其中，A1～A5：加密地址输入端，为三态输入，即“0”、“1”、“开路”三种状态，故可有35=243种不同地址密码。
A6/D0～A9/D3：加密地址/控制数据输入端。它们具有双重功能，即可以作为地址输入端，又可以作为数据输入端。作为地址使用时，可有39=19683种地址编码；作为数据使用时，有“0”、“1”两种状态，共有24=16种控制数码。
R、C、Rs：内部时钟振荡器外接阻容元件端。它们确定振荡频率f0=1/2.2RC，其中Rs=(2～5)R。
Do：编码脉冲输出端。加密地址码及控制数据码均由D0端串行输出。
TE：编码脉冲发送启动端，低电平有效。
发射头TDC1808采用250MHz超高频，因此具有很高的抗干扰能力。
发射器工作原理：
R、C、Rs三端产生频率约668kHz时钟信号。A0～A4地址码设为“悬空”。D0～D3为编码端，做抢答器时可根据实际需要设置其编码，由开关直接控制电源通断即可实行单组号遥控。
2接收电路

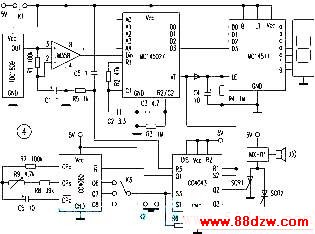

接收电路由无线电接收模块TDC1809、解码块MC145027、4～7段译码器CC4511、计数器CC4060、R－S触发器CC4043等组成，见图4。
接收模块TDC1809是与TDC1808配对的无线电接收块。
MC145027是与MC145026配套的解码集成块。其管脚功能如图3所示。
VT：解码指示端。当解码有效时，VT为高电平，高电平宽度为11RC。
R1、C1：外接电阻、电容端。其值以MC145026中的R、C数值确定，R1C1≈395RC。
R2、C2：外接电阻、电容端。其值也由R、C的数值确定，R2C2≈77RC。
Di：编码信号输入端。
MX－01为一音乐片，可选门铃声。
接收器工作过程如下：
当TDC1809接收到TDC1808发射的无线电波时，Out端串行输出经运放LM358滤波整形，输出到MC145027的Din端，对输入信号进行解码。当解码有效时，VT输出高电平，同时D0～D3输出解码数据，经过CC4511译为七段译码驱动数码管。
其中，当MC145027解码有效时，对电容C4充电，使LE为高电平，将输出七段译码器锁存，使后来由MC145027解码的数据不能通过CC4511译码，从而达到抢答功能；当VT经R2C2一段时间后，变为低电平，电容C4经由R4放电，放电常数为RC≈5秒。放电之后，LE为低电平，锁存清除，为下一组数据输入做好准备。当解码有效时，S2=1，Q2=1，可控硅SCR1导通，喇叭发出短暂响声，表示有人抢答。S2=0时，因MX－01电流变化幅度大，SCR1随之截止，喇叭停止发声；同时，当解码有效时，R1=1，Q1=0，R=0，CC4060开始振荡，振荡期间，可揿动开关K2，使S1=1、R=1，CC4060停振，如果不触发K2，则CC4060一直振荡到一定时间（由波段开关K3控制），S3=1，Q3=1，可控硅SCR2导通，MX－01奏出音乐，表示规定时间到；欲使音乐停止，揿动K1，当K1反弹时，接高电平，C5通过一个尖脉冲触发R3为1，Q3=0，可控硅SCR2截止，音乐停止。并且，在任何时刻揿动K1，MC14507、CC4511和数码管归零，停止发声。
注：1该遥控为多发射、单接收装置，因此需要多个发射头，并且频率要与接收头的一致。
2如果接收装置使用交流电驱动时，变压器不要与接收头离得太近，以免影响接收头的灵敏度。
