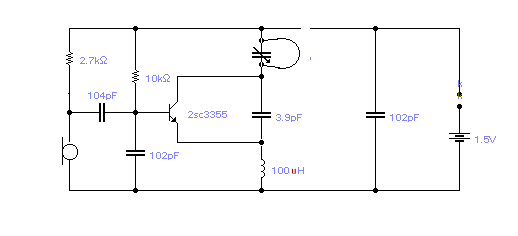

简易远距离无线传声器电路

文章摘要： 内藏式环形天线采用长度160MM，φ1MM 的漆包线制成金属圆环或方框形嵌入机壳内。调节电容C3，使发射频率落入88-108MHZ之间，以便用调频收音机接收。当电池电压在1。2-2V之间变化时，长时间工作。本电路发射频率稳定不变。电池电压1。5V时，整机工作电流约2。5MA。调试时，手不要靠近环形天线，安放时不要靠近金属物，以免影响振荡频率和发射距离。

简易远距离无线传声器电路,标签：电路设计,http://www.88dzw.com

内藏式环形天线采用长度160MM，φ1MM 的漆包线制成金属圆环或方框形嵌入机壳内。调节电容C3，使发射频率落入88-108MHZ之间，以便用调频收音机接收。当电池电压在1。2-2V之间变化时，长时间工作。本电路发射频率稳定不变。电池电压1。5V时，整机工作电流约2。5MA。调试时，手不要靠近环形天线，安放时不要靠近金属物，以免影响振荡频率和发射距离。
